AutoCAD 插件

1. 产品简介

帮图 AI 审图插件 将帮图科技的建筑图纸 AI 识别与审查能力集成至 CAD 工作环境中。

用户无需导出图纸或频繁切换网页，即可在 CAD 内完成项目选择、图纸上传、图框校对、AI 审图、结果查看及问题定位等操作。审图任务与网页端实时同步，方便在不同使用场景下持续查看和处理审查结果。

帮图 AI 审图插件的整体使用流程如下：

登录账号 → 选择或创建项目 → 上传图纸 → 校对图框 → 确认子项类型 → 启动 AI 审图 → 查看审图结果 → 定位并处理问题

首次使用时，建议先确认当前插件版本及所选审图专业的支持范围。

2. 登录账号

启动 CAD 后，在插件功能区中点击 【帮图登录】 。

如需切换账号，可在插件中点击 【退出登录】 。

退出后，当前账号的登录状态将被清除，再次使用插件功能时需要重新登录。

3. 开始 AI 审图

登录完成后，点击插件功能区中的 【智能审图】 ，开始 AI 审图。

审图侧边栏主要包括：

• 项目管理

• 审图任务

• 审图结果

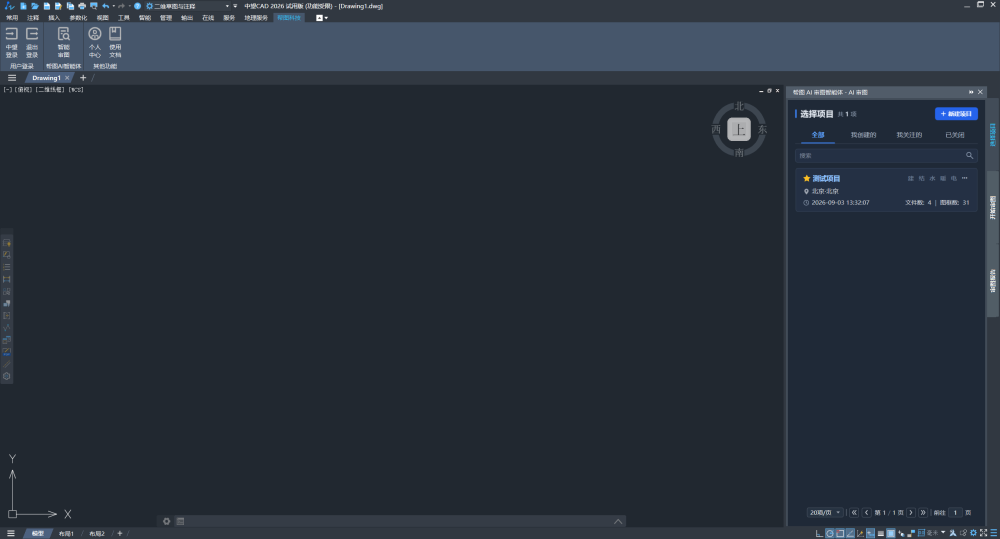

4. 项目管理

如果当前还没有对应项目，可点击 【新建项目】 。

根据窗口提示填写：

• 项目名称

• 项目所在地

建议使用实际工程名称作为项目名称，便于后续任务管理和报告查找。

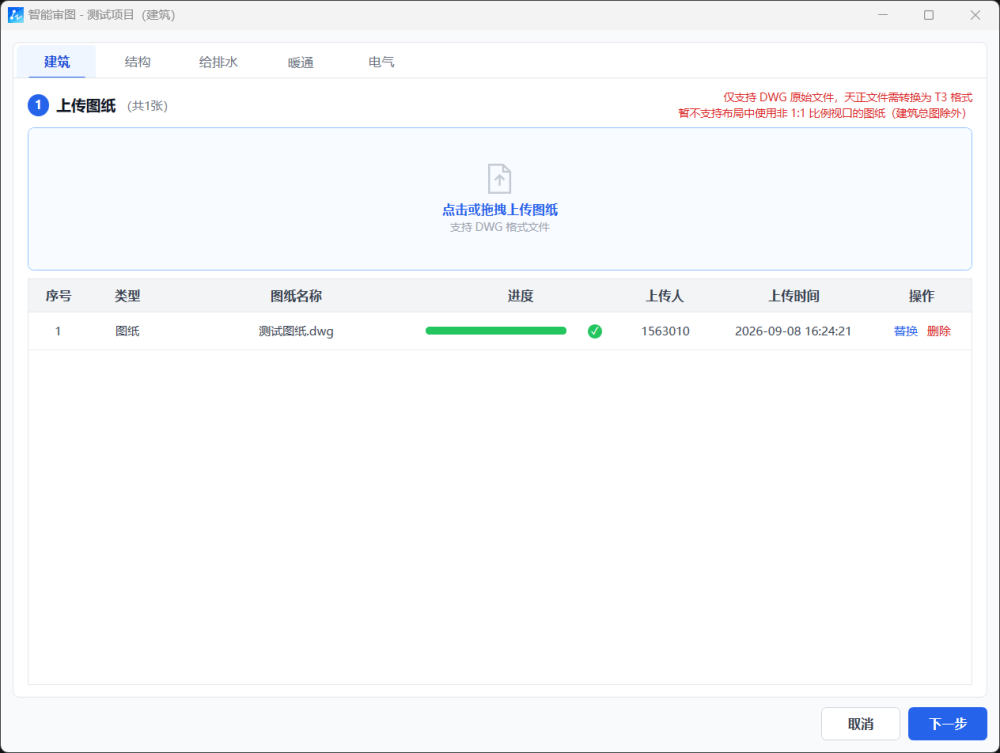

5. 上传图纸

点击项目进入图纸上传页面，上传本次需要审查的 DWG 图纸。

插件支持 点击上传和拖拽上传 两种方式；点击上传区域后，可通过文件选择窗口选择本地 CAD 图纸进行上传。

上传注意事项

1. 请上传系统支持的 DWG 格式图纸；如使用天正图纸，请先转换为 T3 格式 。

2. 上传前请确认顶部页签中选择的 审图专业 ，并确保所上传图纸与当前专业一致。

3. 请确保图纸中包含 完整、有效的图框 ，以便系统准确识别并进行后续审查。

上传计算书

对于结构专业，可以同时上传计算书进行审查。点击 【上传计算书】 后，先选择计算书所属子项，再上传对应文件。

建议按照实际子项逐一上传对应计算书，避免计算书与图纸对应错误。

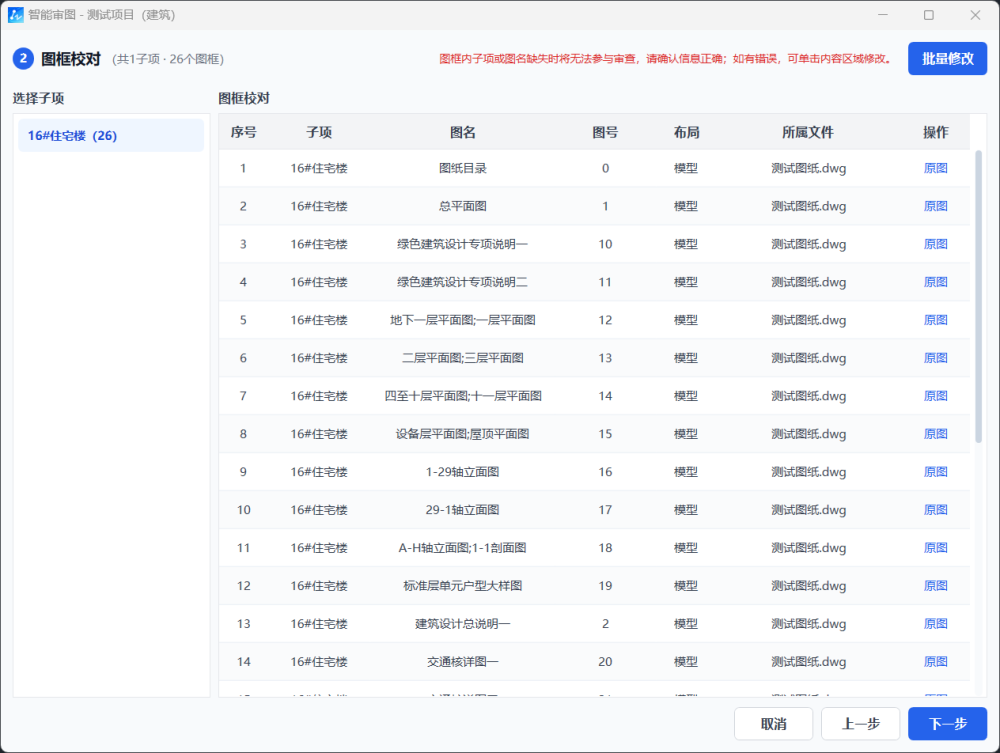

6. 图框校对

图纸上传完成后，系统会自动识别图纸中的图框信息，无法识别的子项、图名及图号信息会显示信息确实，需要您手动补充填写。

对于子项或图名缺失的图框，将不会参与后续图纸审查，建议在开始审图前认真核对。

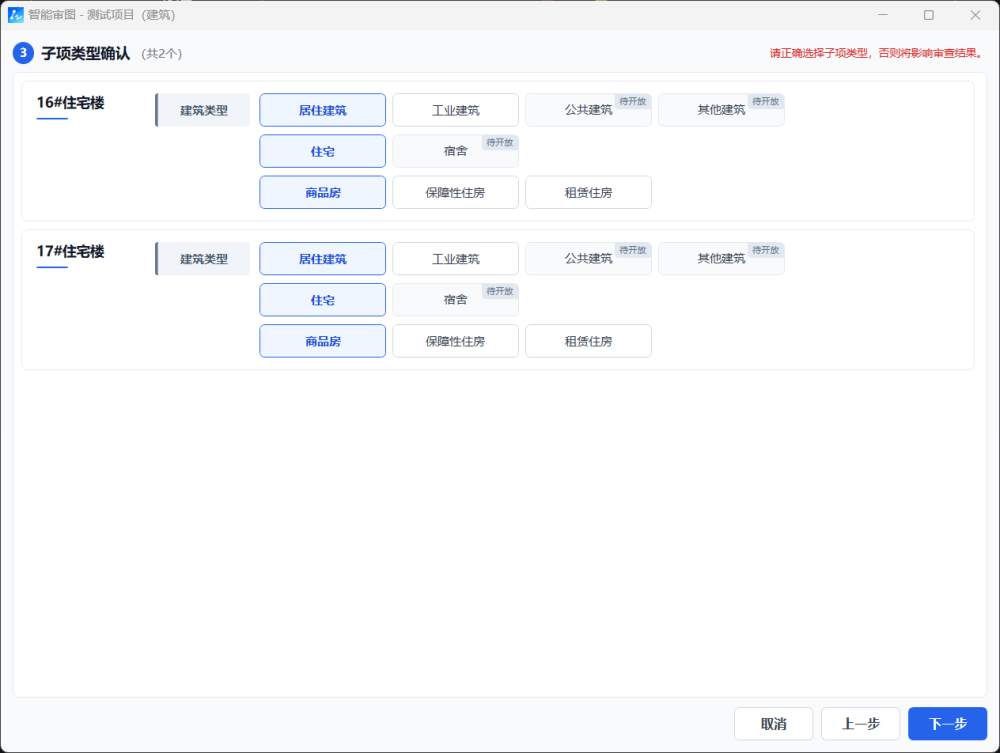

7. 确认建筑类型

进入 【子项类型确认】 页面后，请根据各子项的实际用途，依次选择对应的建筑类型。

例如： 居住建筑 → 住宅 → 商品房 。

不同建筑类型对应的审查规则可能存在差异，请确保所选类型与实际项目一致，以免影响审查结果。标注“待开放”的类型当前暂不支持。

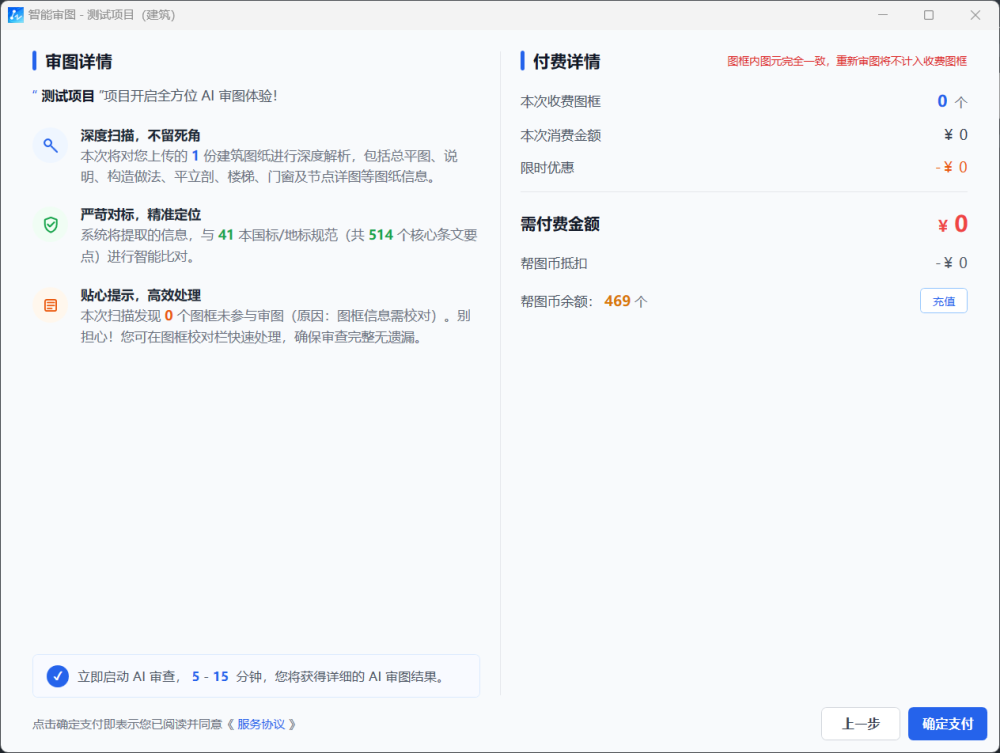

8. 确认审图信息

完成图纸及相关资料上传后，系统会显示本次审图的基本信息及费用信息。

请重点确认：

• 审图专业

• 图框数量

• 计算书数量（如有）

• 本次预计消费

• 当前帮图币余额

确认无误后，可点击 【确定支付】 并启动 AI 审图。

如果余额不足，支付按钮将不可用，需要先完成充值。

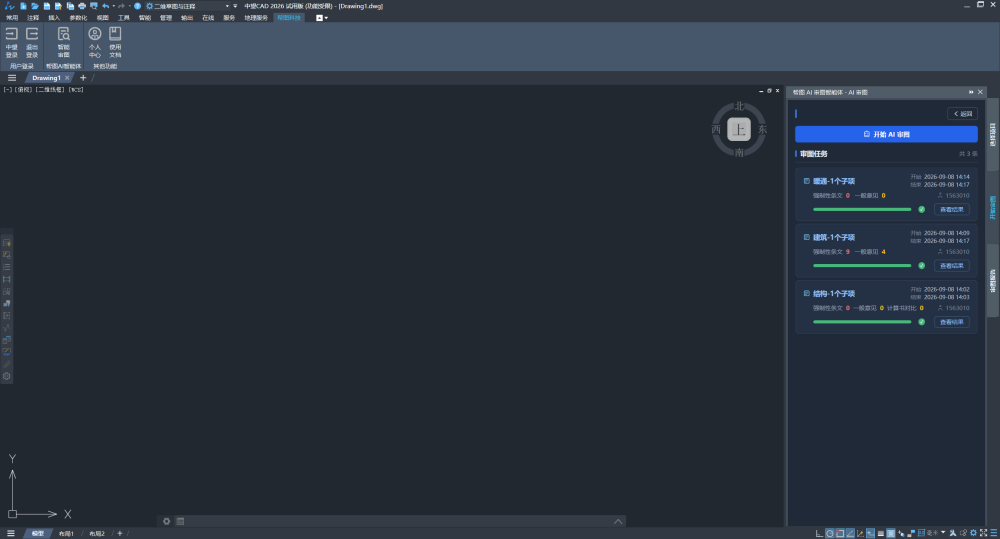

9. 任务管理

在 【任务管理】 页面中，可以查看当前项目下的审图任务状态。

常见任务状态

审图中

表示 AI 正在分析图纸并执行审查规则，请等待系统处理完成。

审图完成

表示当前任务已经完成，可以进入审图结果页面查看详细问题。

审图失败

表示任务未能正常完成。

如遇到审图失败，请根据页面提示检查上传文件或重新提交任务；如问题持续存在，可联系帮图科技技术支持。

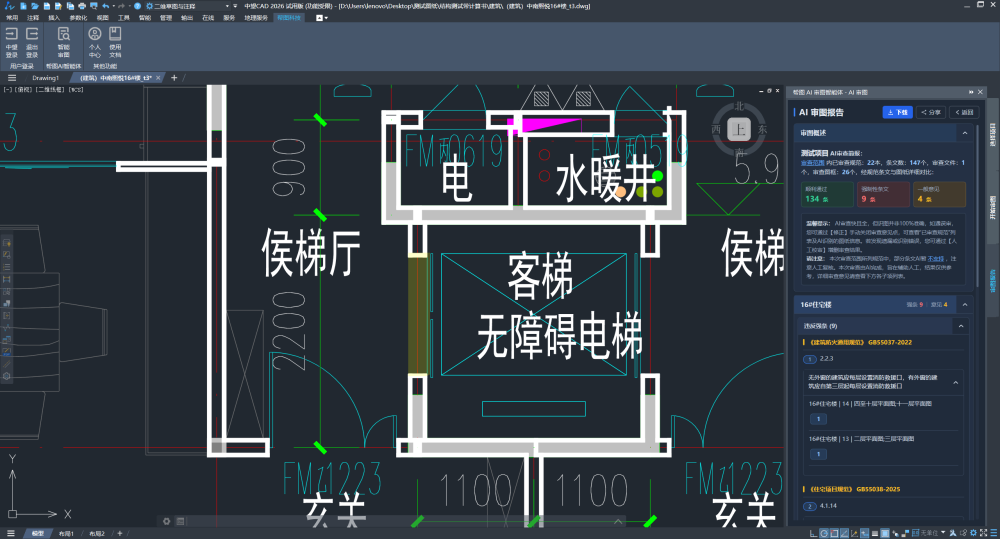

10. 查看审图结果

在审图结果列表中点击某条问题后，插件可自动打开或切换到对应图纸，并定位到问题所在区域。

如果对应图纸已经在 CAD 中打开，系统会直接切换到该图纸，而不会重复打开文件。

如果图纸尚未打开，系统会自动打开相应 DWG 文件。

定位后，可结合 AI 审查意见检查实际设计内容，并进行修改。

如果本地文件已经被移动、删除或替换，可能无法正常执行图纸定位。

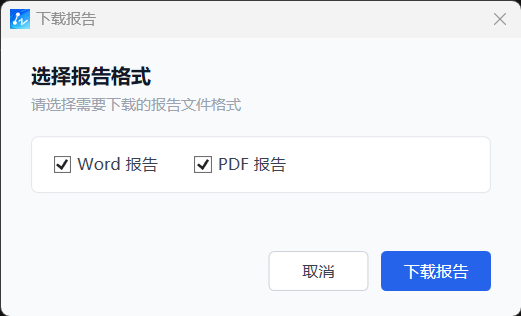

下载审图报告

审图任务完成后，可通过【下载】获取审图报告，审图报告可选择 Word 或 PDF格式。

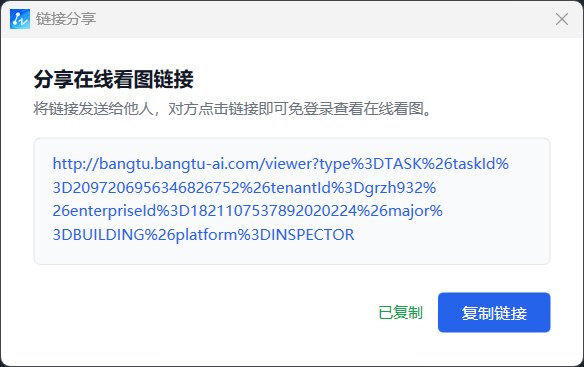

链接分享

审图任务完成后，可通过【分享】将审查结果发送给其他人员在浏览器查看。

通过分享链接访问时无需登录，但仅支持查看审查结果。
