使用说明

提示

图纸比对 AI 智能体可对两版建筑工程图纸进行 AI 自动比对，自动发现图框的新增、减少及内容差异，并支持在线定位、链接分享。

完整使用流程如下： 选择 AI 智能体 → 创建任务（项目选择 → 图框确认与匹配 → 开始任务）→ AI 比对 → 查看比对意见

1. 选择 AI 智能体

进入帮图产品选择页面后，选择 【图纸比对 AI 智能体】，单击 【立即使用】 即可进入。

如需了解当前适用范围，可单击 【查看支持范围】 查看详细说明。

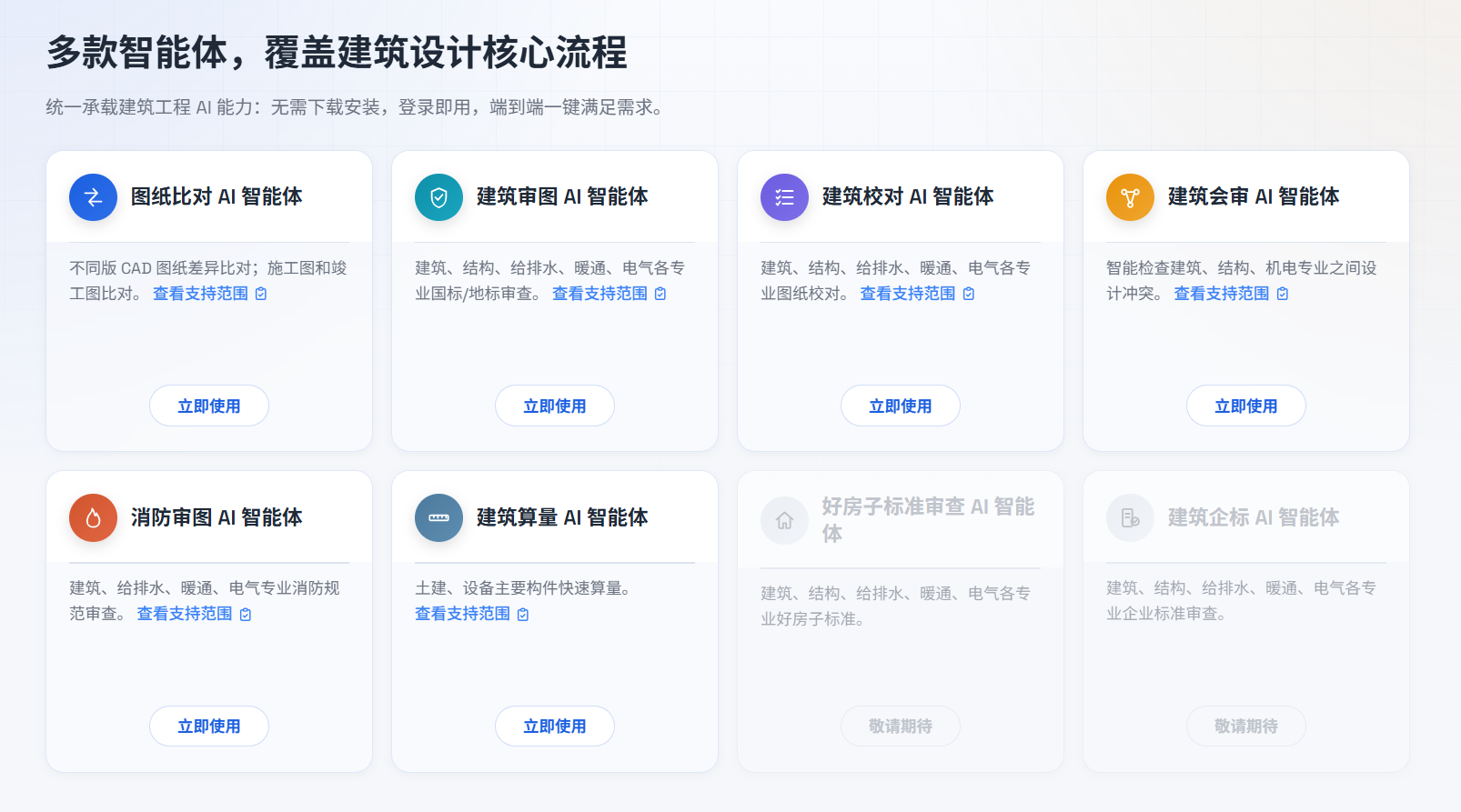

图 1-1 选择 AI 智能体

2. 创建任务

进入 AI 智能体后，单击左侧菜单中的 【创建任务】，按页面提示依次完成 项目选择、图框确认、开始任务 三个步骤。

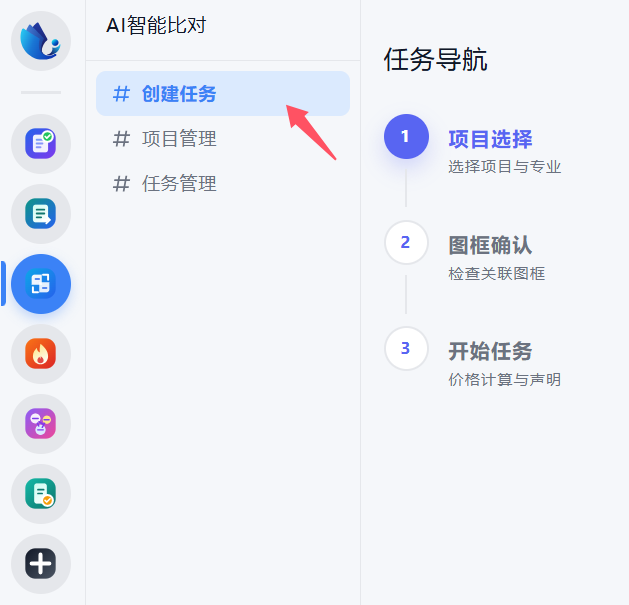

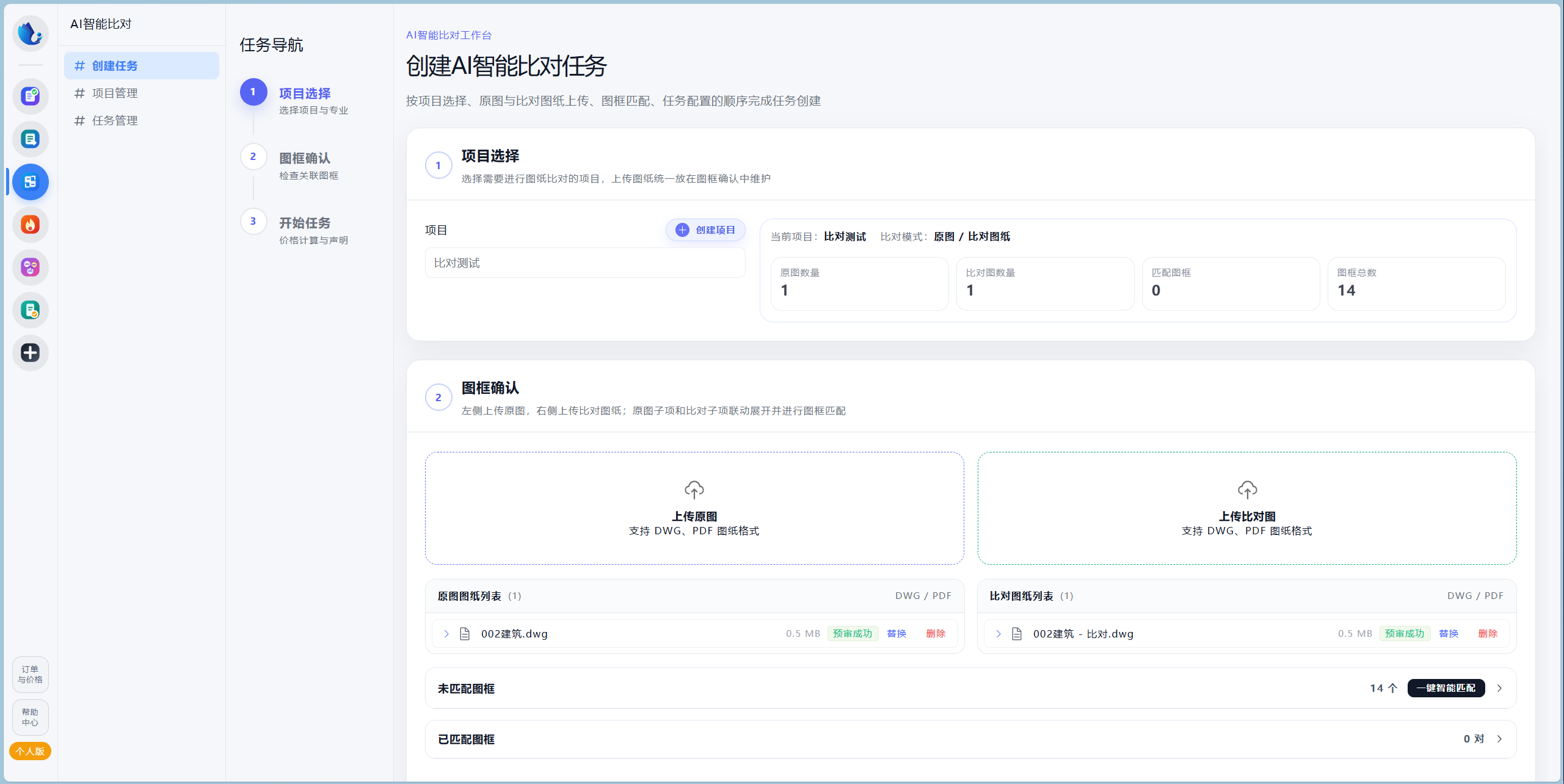

图 2-1 创建任务流程

2.1 项目选择

在 【项目选择】 区域选择本次任务所属的项目和专业。

单击项目输入框，选择已有项目。如果尚未创建项目，可单击 【创建项目】 新建项目，填写项目信息后返回任务创建页面进行选择。

图 2-2 项目选择

2.2 图框确认

选择项目后，系统会自动加载对应的图框信息。

2.2.1 上传图纸

单击 【上传图纸】 和 【上传比对图纸】 ，从本地选择图纸。支持多选文件上传，上传后将自动开始预审。

注意： 图纸要求如下： 1. 图纸和计算书仅支持 DWG 格式原始文件，不支持其他格式文件转换为 DWG 格式； 2. 单个文件不超过 100MB； 3. 图签栏中子项名称和工程名称必须填写； 4. 图签栏中图号和图名必须准确填写； 5. 暂不支持布局中选用非 1:1 比例视口的图纸（建筑总图除外）。

2.2.2 图框确认

在 【图框确认】 区域中，请检查本次任务所使用的图纸及图框数据，确认图框信息是否完整、正确。

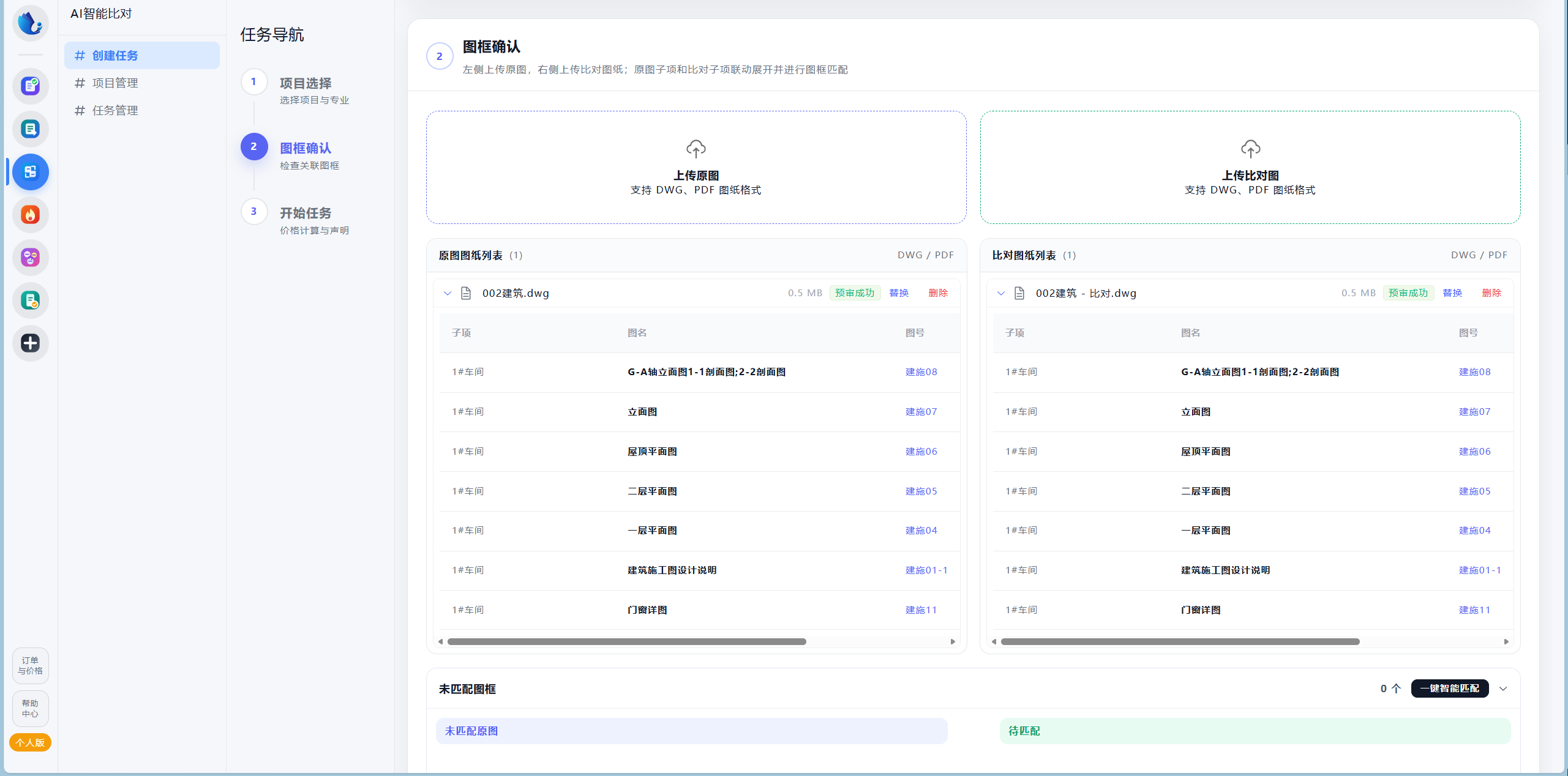

图 2-3 图框确认

2.2.3 匹配图框

一键智能匹配

上传原图和比对图后，系统会自动识别图框。单击 【一键智能匹配】 ，系统将根据图名等信息自动建立原图与比对图的对应关系。

手动匹配图框

如果一键智能匹配的结果不准确，也可以手动匹配图框：分别框选原图图框和比对图纸图框，即可建立手动图框匹配关系。

重要： 开始任务前，请检查已匹配图框是否对应正确。若存在错误匹配，可取消当前匹配后重新调整。

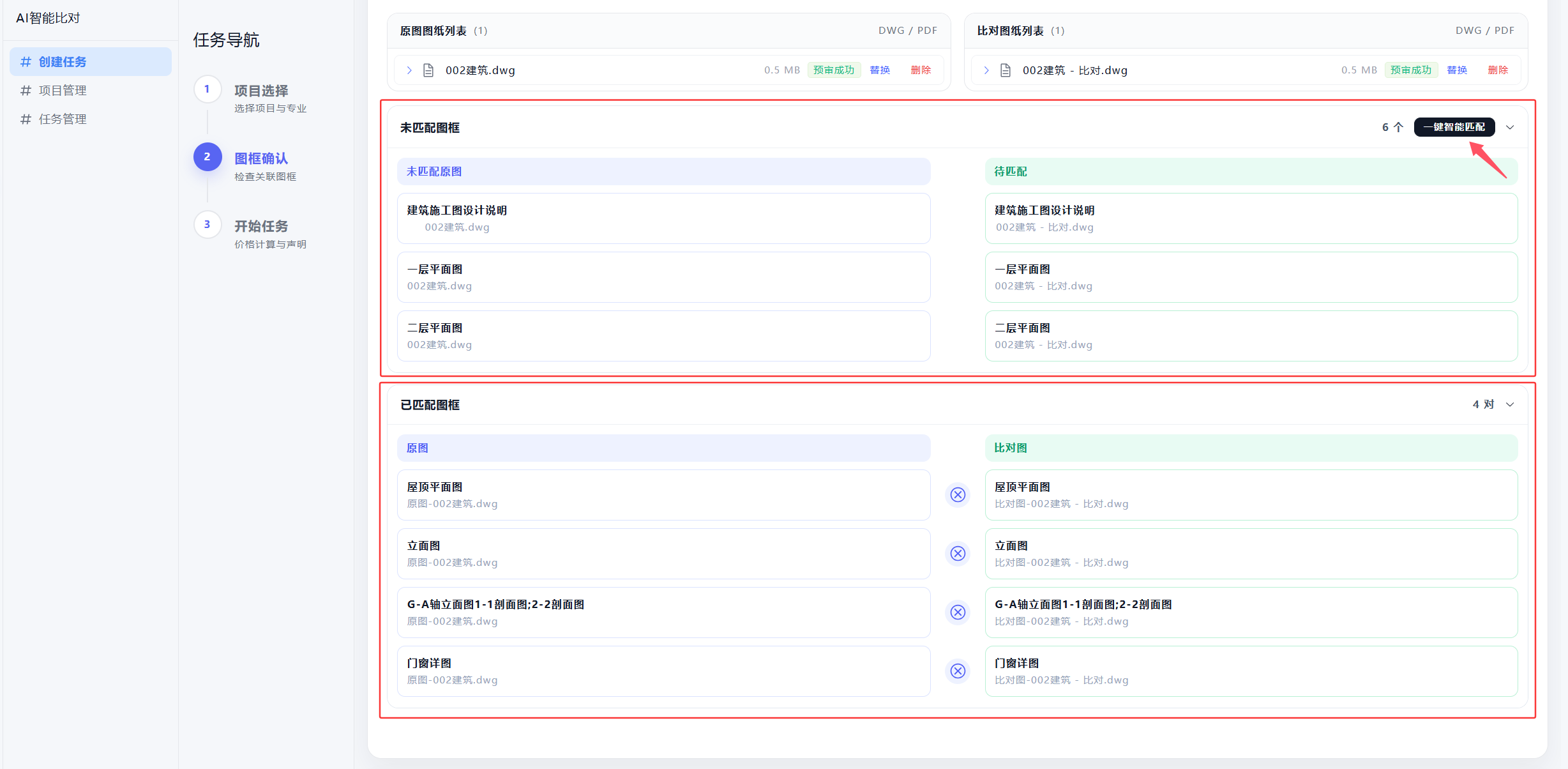

图 2-4 匹配图框

2.3 开始任务

完成项目选择和图框确认后，进入 【开始任务】 区域。

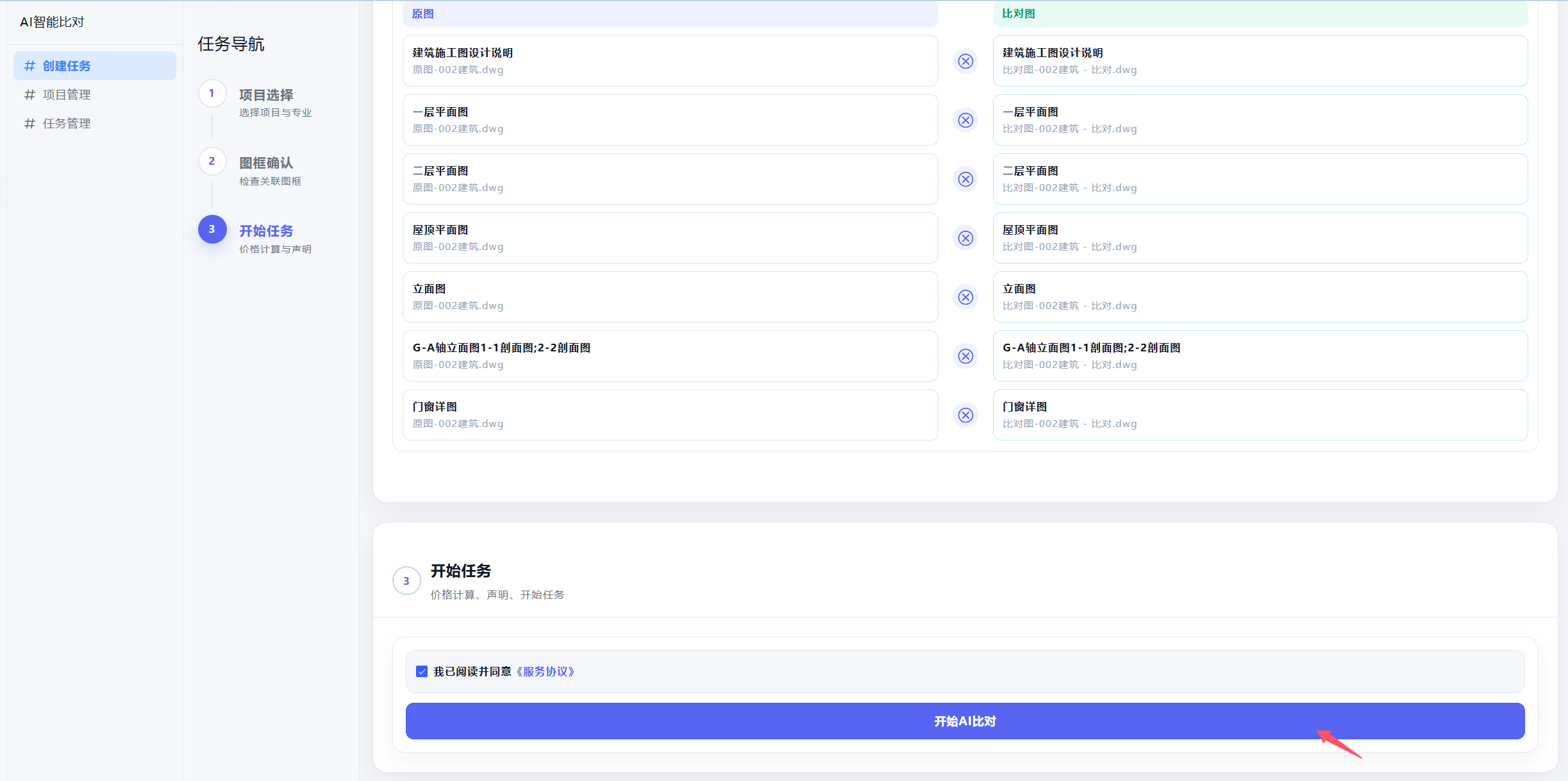

图 2-5 开始任务

系统会根据当前项目、专业及图框数量自动计算本次任务所需消耗的帮图币。确认任务信息和费用无误后，单击 【开始 AI 比对】 启动任务。

说明： 如果账户余额不足，请先完成充值后再开始任务。AI 比对通常需要一定的处理时间，任务提交后无需停留在当前页面，可在 【任务管理】 中随时查看进度。

3. 项目管理

单击左侧菜单中的 【项目管理】 ，进入项目列表页面，可统一查看和管理当前账号下的 AI 智能体项目。

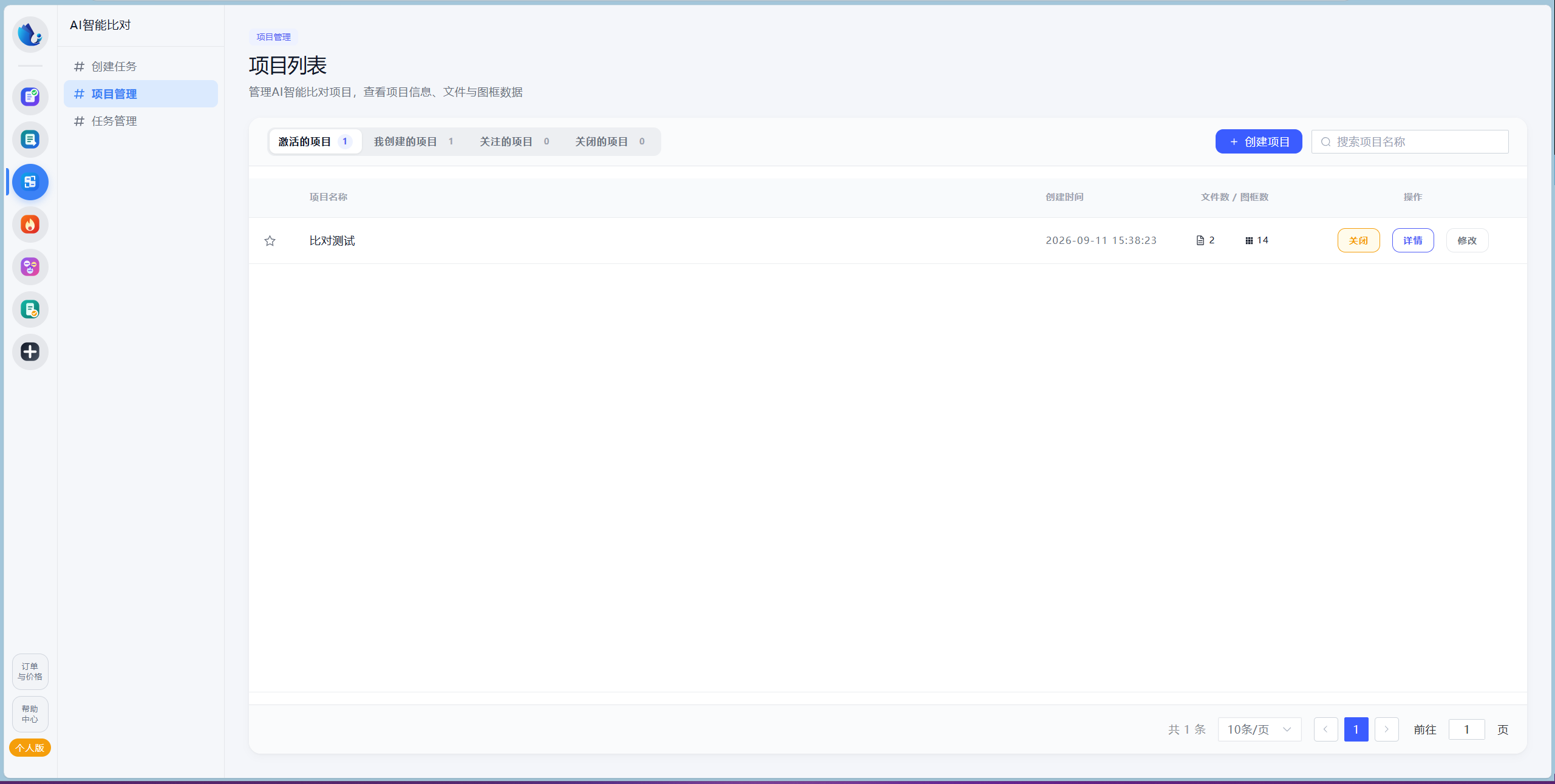

图 3-1 项目管理

3.1 查看项目列表

项目列表中会显示项目的基本信息，便于快速了解各项目当前已上传的文件及图框数量：

字段	说明
项目名称	项目标识名称
项目地点	项目所在地
创建时间	项目创建日期
文件数	已上传的图纸文件数量
图框数	已识别的图框数量

3.2 项目分类

项目可按照不同状态进行分类查看：

分类	说明
【激活的项目】	当前正在使用的项目
【我创建的项目】	由当前账号创建的项目
【关注的项目】	当前账号已关注的项目
【关闭的项目】	已经关闭的项目

单击对应分类即可切换查看不同类型的项目。

3.3 创建项目

单击页面右上角的 【创建项目】 ，填写项目名称等基本信息后，即可创建新项目。项目创建完成后，可在创建任务时直接选择该项目，并上传图纸、维护图框数据及创建 AI 任务。

3.4 搜索项目

当项目数量较多时，可在页面右上角的搜索框中输入项目名称，快速查找目标项目。

3.5 查看项目详情

单击项目右侧的 【详情】 ，可进入项目详情页面，查看该项目的基本信息，以及已上传的文件和图框数据。

3.6 修改项目

单击项目右侧的 【修改】 ，可对项目的相关信息进行调整，保存后即可生效。

3.7 关闭项目

对于暂时不再使用的项目，可单击 【关闭】 将项目关闭。

说明： 关闭后的项目不会从系统中删除，可在 【关闭的项目】 分类中继续查看并重新开启。

3.8 关注项目

单击项目名称左侧的星标图标，可将项目加入 【关注的项目】 。对于经常使用的项目，建议添加关注，方便后续快速查找。

4. 任务管理

单击左侧菜单中的 【任务管理】 ，进入任务列表页面。任务管理用于查看历史比对任务、任务执行状态及比对结果。

提示： AI 比对通常需要一定的处理时间。任务提交后，无需一直停留在创建任务页面，可在 【任务管理】 中随时查看任务状态。

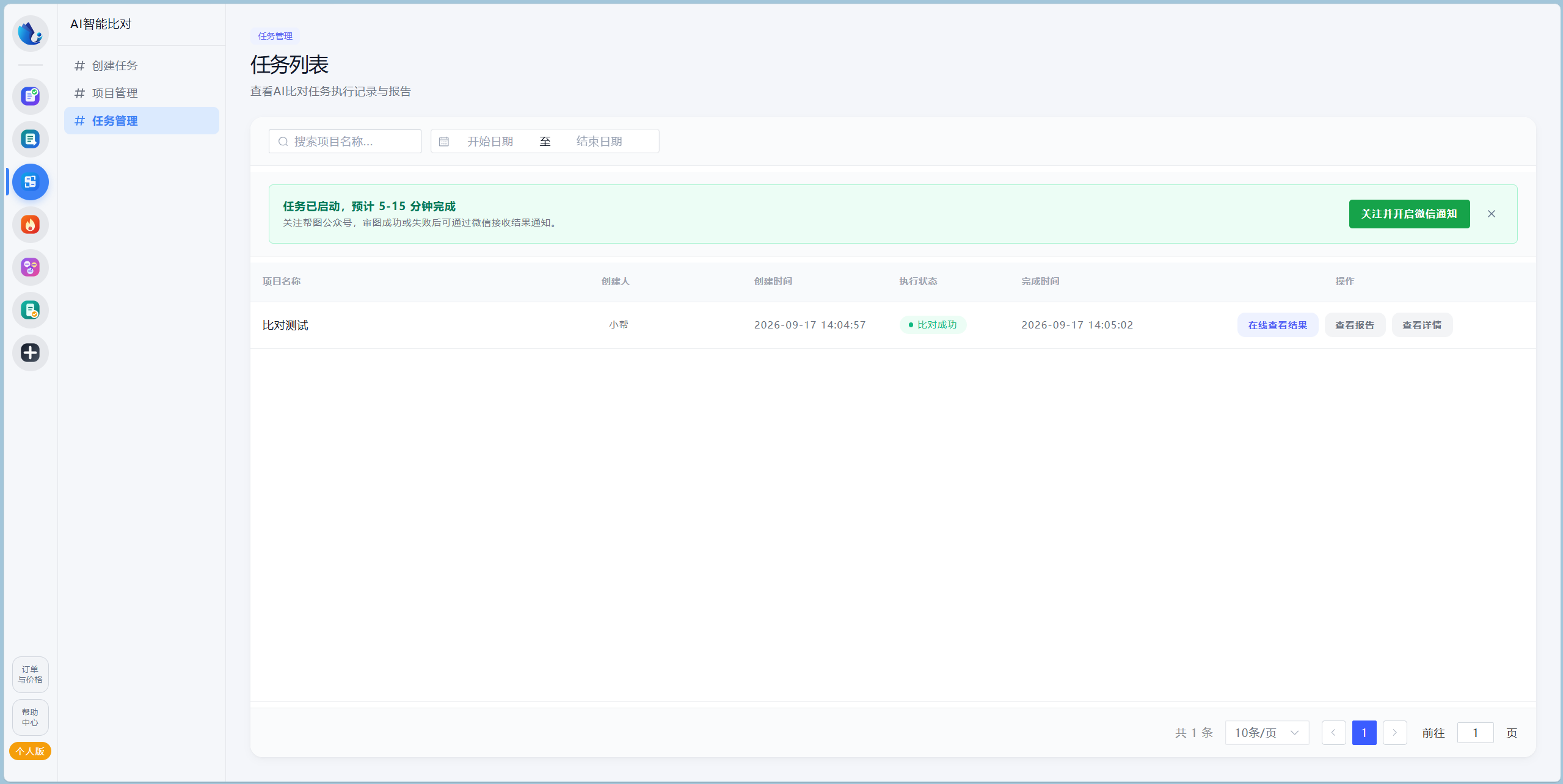

图 4-1 任务管理

4.1 任务列表

任务列表中会展示每个比对任务的基本信息，可快速了解各比对任务当前的执行进度及完成情况。

4.2 任务筛选

当任务数量较多时，可使用页面顶部的筛选功能快速查找目标任务，支持按以下条件筛选：

• 项目名称
• 开始、结束日期

4.3 任务执行状态

【执行状态】 用于显示当前比对任务的处理进度：

状态	含义	处理建议
比对中	AI 正在分析两版图纸并比对差异	请等待系统处理完成
比对成功	任务已正常完成	可查看比对结果及报告
比对失败	任务未能正常完成	根据页面提示检查上传图纸或重新提交任务

任务完成后，可通过对应任务查看比对结果及报告。

4.4 查看在线结果

AI 比对完成后，单击任务右侧的 【在线查看结果】 ，进入在线审查结果页面，查看本次 AI 比对发现的具体问题。

4.5 查看报告

AI 比对完成后，单击任务右侧的 【查看报告】 ，进入在线报告。在线报告用于汇总展示本次比对任务的结果，便于统一浏览。

4.6 查看任务详情

单击任务右侧的 【查看详情】 ，可进入任务详情页面，查看本次比对任务的相关信息及执行情况。如需进一步查看比对结果，可通过任务详情或任务列表中的相关入口进入对应结果页面。

5. 查看 AI 比对意见

5.1 查看结果

系统将比对结果按照 【AI 比对概述】、【子项列表】 分类展示。展开子项列表后，包含该子项下的 【新增图框】、【减少图框】、【比对意见】 ，可依次进行查看。

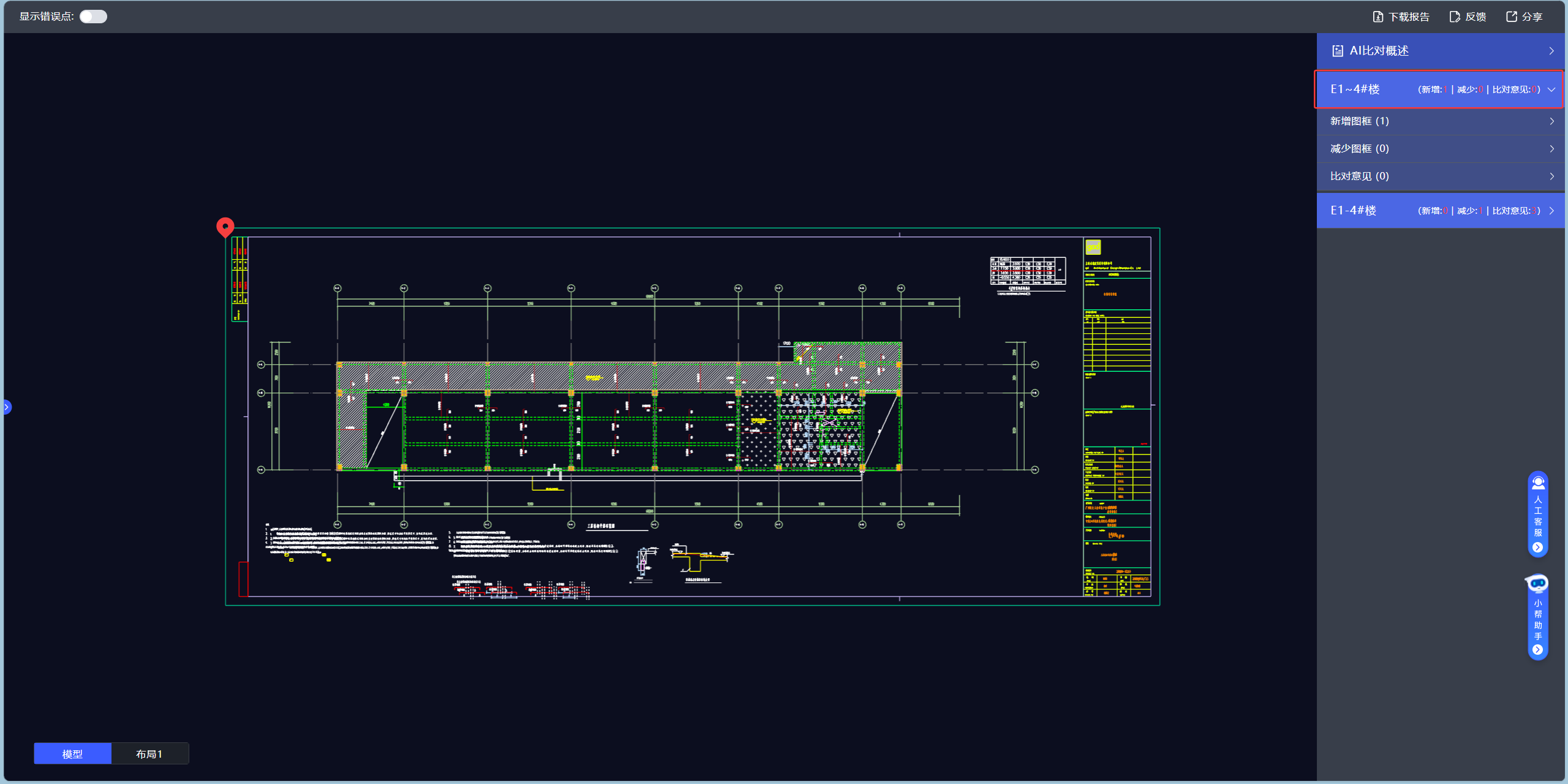

图 5-1 查看比对结果

单击 【位置点】 可定位至差异位置。

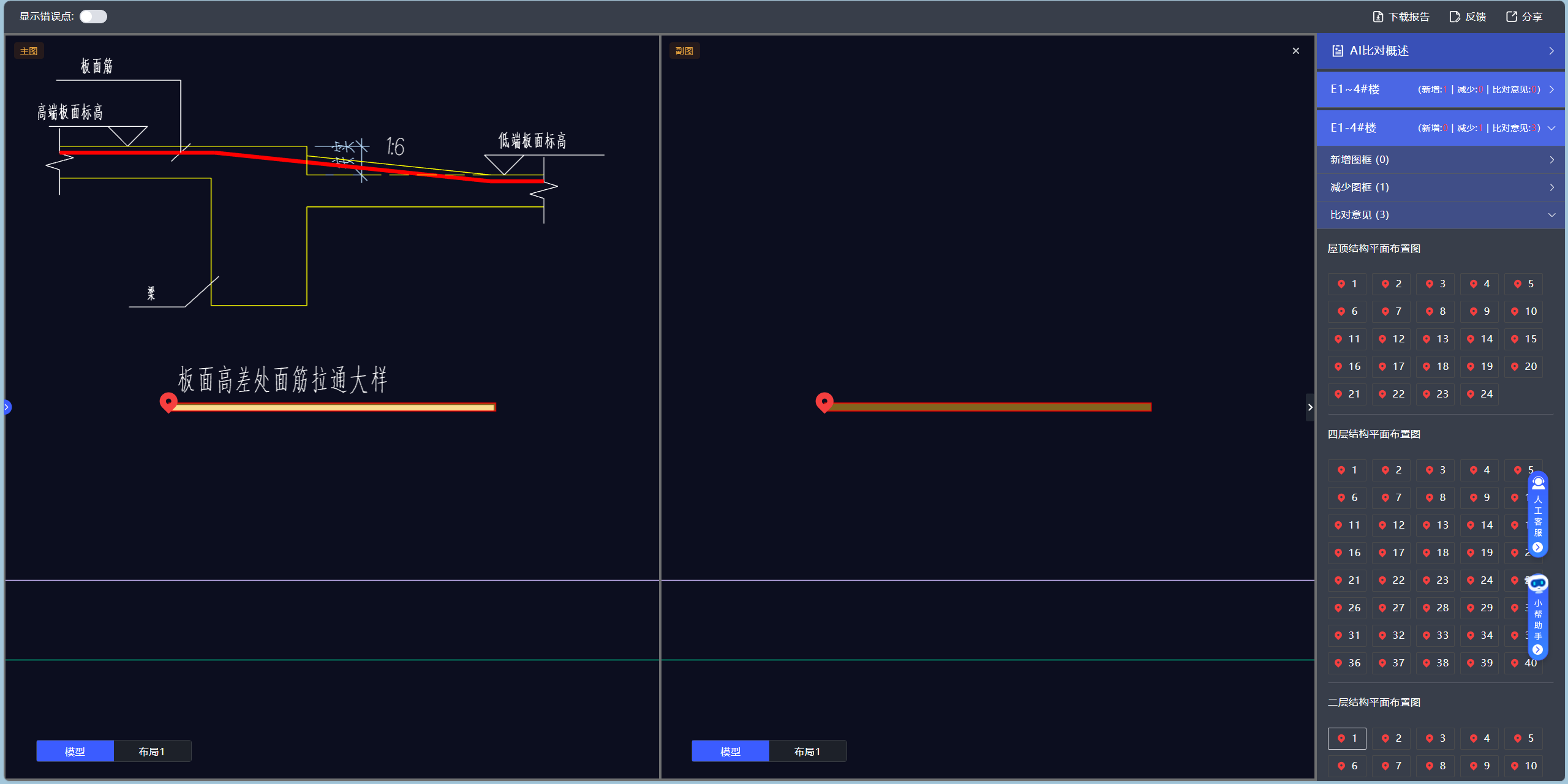

图 5-2 定位差异位置

5.2 图纸查看工具

左侧工具栏提供图纸测量等辅助人工校审的工具：

工具	功能
【主视角】	查看所有图框
【全部】	全屏显示
【框选】	放大查看选中区域
【长度】	测量长度
【面积】	测量面积
【角度】	测量角度
【开关图层】	隐藏或显示不打印图层

同时，可按住鼠标滚轮移动或缩放图纸。

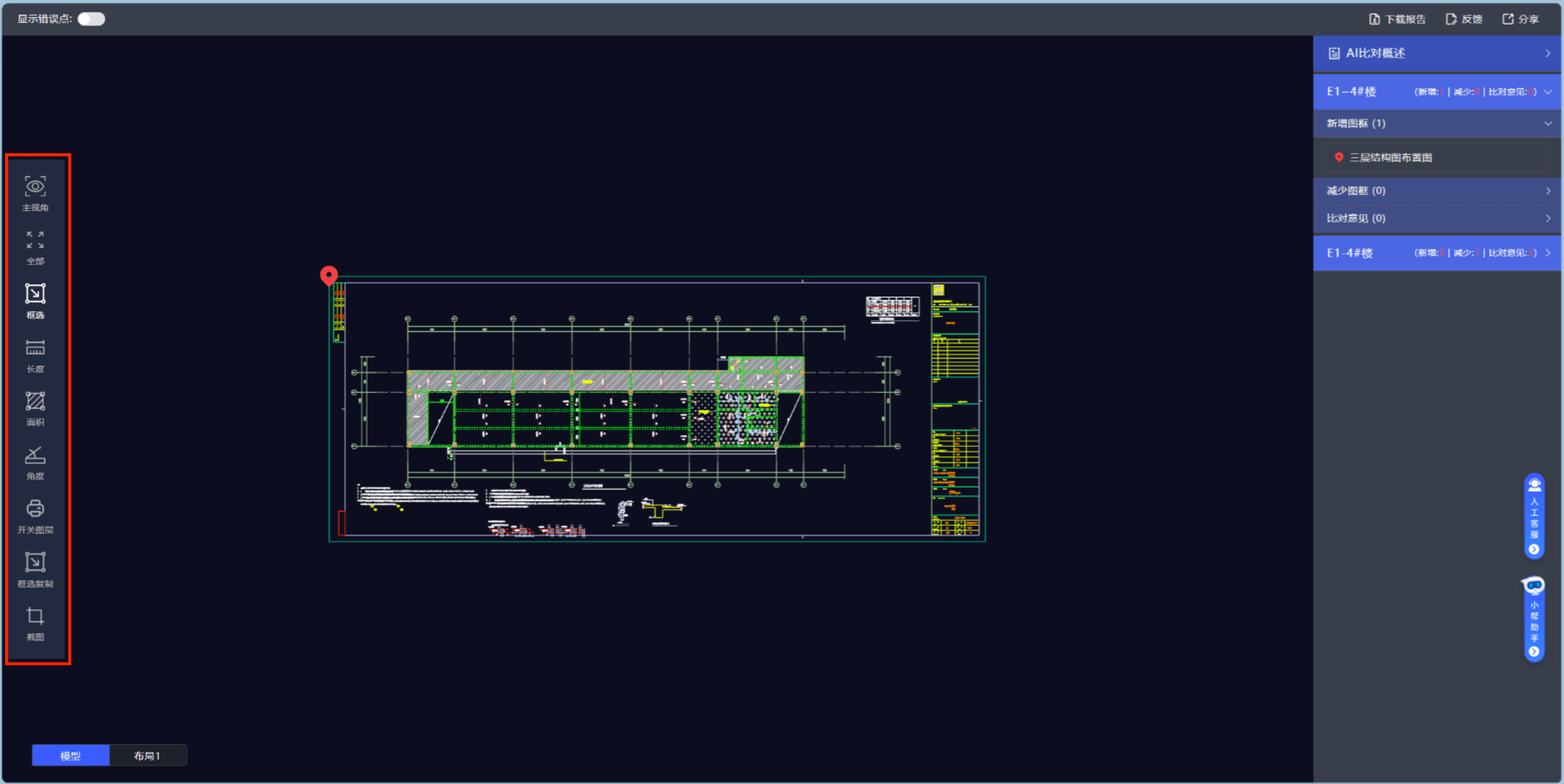

图 5-3 左侧工具栏

5.3 分享链接

AI 比对完成的任务，支持通过链接分享给他人查看比对结果。

说明： 通过分享链接访问比对结果时无需登录，但仅支持查看，不支持编辑操作。

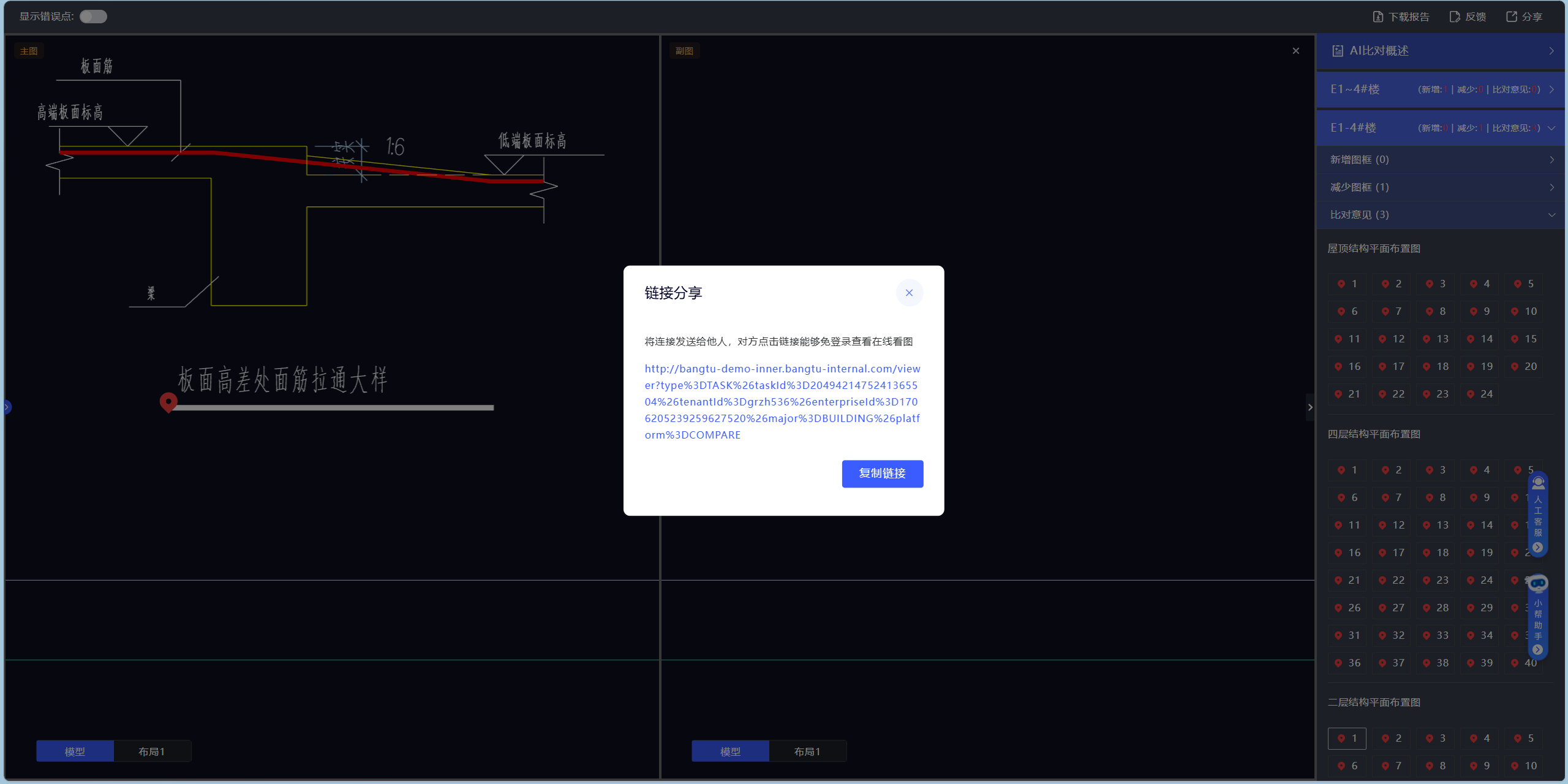

图 5-4 分享链接
