建筑审图 AI 智能体可对建筑工程图纸进行 AI 自动审查，覆盖 建筑、结构、给排水、暖通、电气 的审查规范，自动发现违反强制性条文、一般性条文等问题，并支持在线定位、人工校审及报告导出。
完整使用流程如下： 选择 AI 智能体 → 创建任务（项目选择 → 图框确认 → 开始任务）→ AI 审图 → 查看在线结果 → 校审与修正 → 下载报告
1. 选择 AI 智能体
进入帮图产品选择页面后，选择 【建筑审图 AI 智能体】，单击 【立即使用】 即可进入。
如需了解当前支持的专业、规则及适用范围，可单击 【查看支持范围】 查看详细说明。

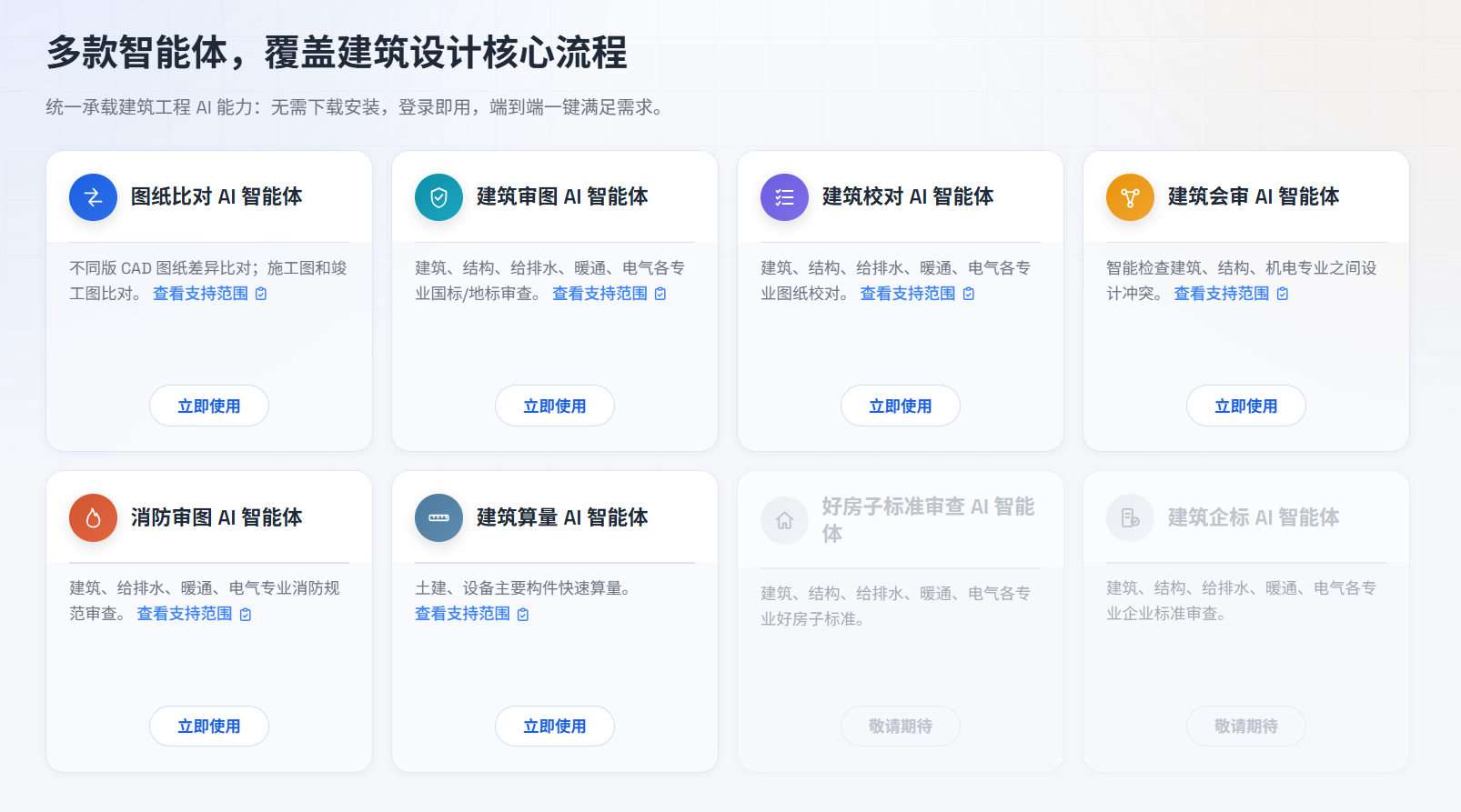

图 1-1 选择 AI 智能体
2. 创建任务
进入 AI 智能体后，单击左侧菜单中的 【创建任务】，按页面提示依次完成 项目选择、图框确认、开始任务 三个步骤。

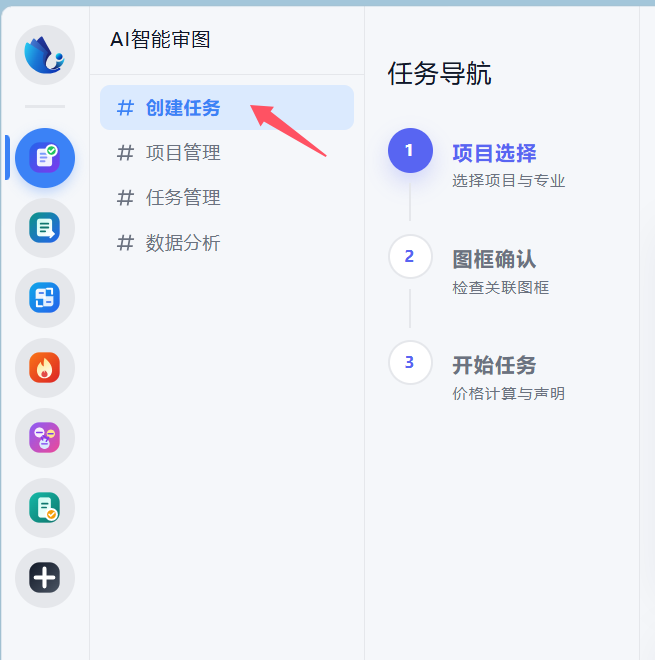

图 2-1 创建任务流程
2.1 项目选择
在 【项目选择】 区域选择本次任务所属的项目和专业。
2.1.1 创建项目

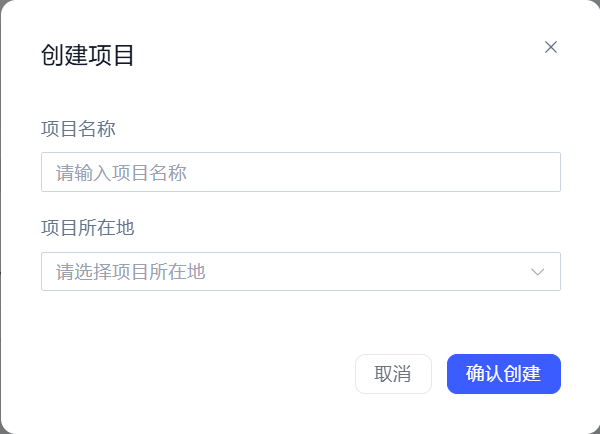

如果尚未创建项目，可单击 【创建项目】 新建项目，填写项目信息后返回任务创建页面进行选择。
图 2-2 创建项目
2.1.2 选择专业
选择项目后，在 【专业】 下拉框中选择本次任务对应的专业。选择项目和专业后，系统会自动加载该项目、该专业下已上传并关联的图框数据。
说明： 如果当前项目或专业下尚未上传图纸，需先完成图纸上传后才能继续创建任务。

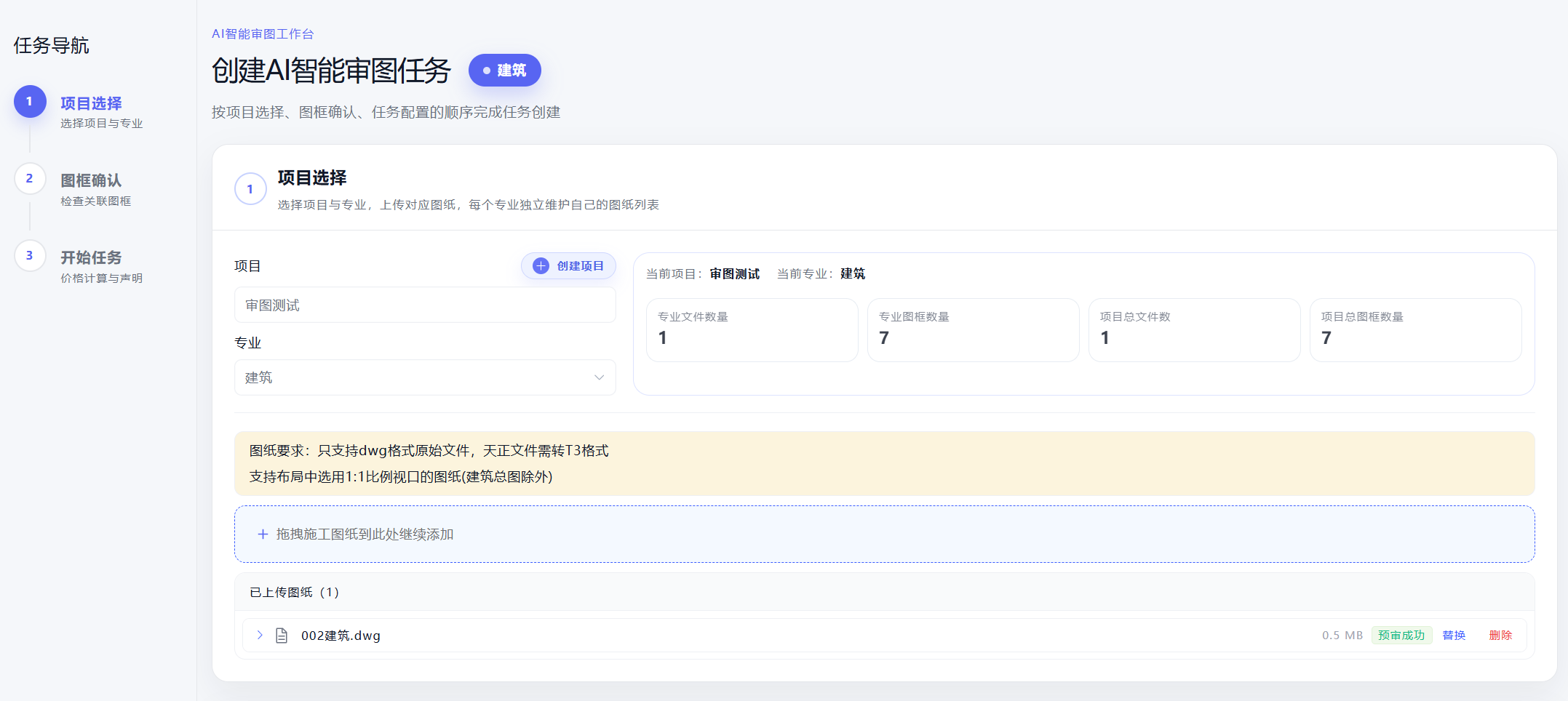

图 2-3 选择专业
2.1.3 上传图纸
在项目详情中上传本次任务所需的 DWG 图纸，系统会自动识别并关联图框。

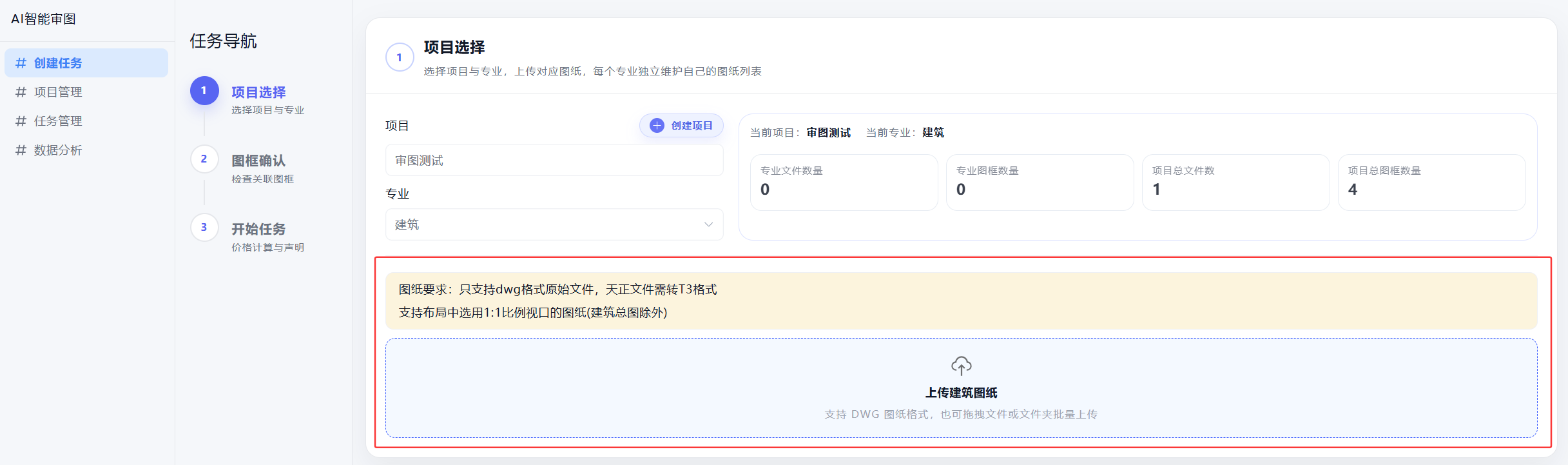

图 2-4 上传图纸
2.2 图框确认
选择项目和专业后，系统会自动加载对应的图框信息。在 【图框确认】 区域中，请检查本次任务所使用的图纸及图框数据，确认图框信息是否完整、正确。
- 如发现图框信息有误，可单击对应单元格直接编辑修改；
- 如需一次调整多个图框的相同字段，可使用批量修改功能，提高整理效率。
重要： 请务必选择正确的建筑类型* 。建筑类型会影响后续 AI 审图所使用的规范范围，请根据项目实际情况选择并确认无误。*
建议重点检查以下内容：
| 检查项 | 说明 |
|---|---|
| 图名 | 与图纸内容一致 |
| 图号 | 编号准确、无重复 |
| 子项信息 | 子项名称与工程实际一致 |
| 建筑类型 | 与项目实际用途一致 |
确认图框信息及建筑类型无误后，即可进入下一步。

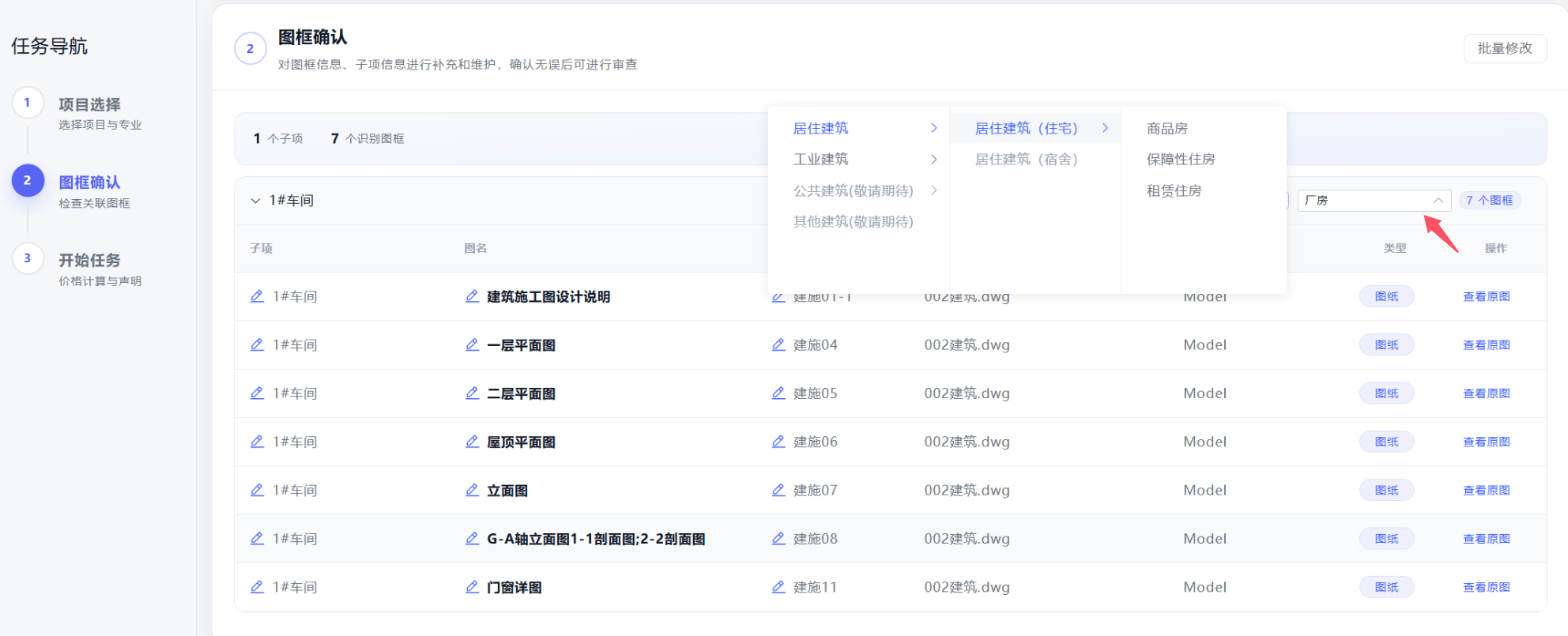

图 2-5 图框确认
2.3 开始任务
完成项目选择和图框确认后，进入 【开始任务】 区域。

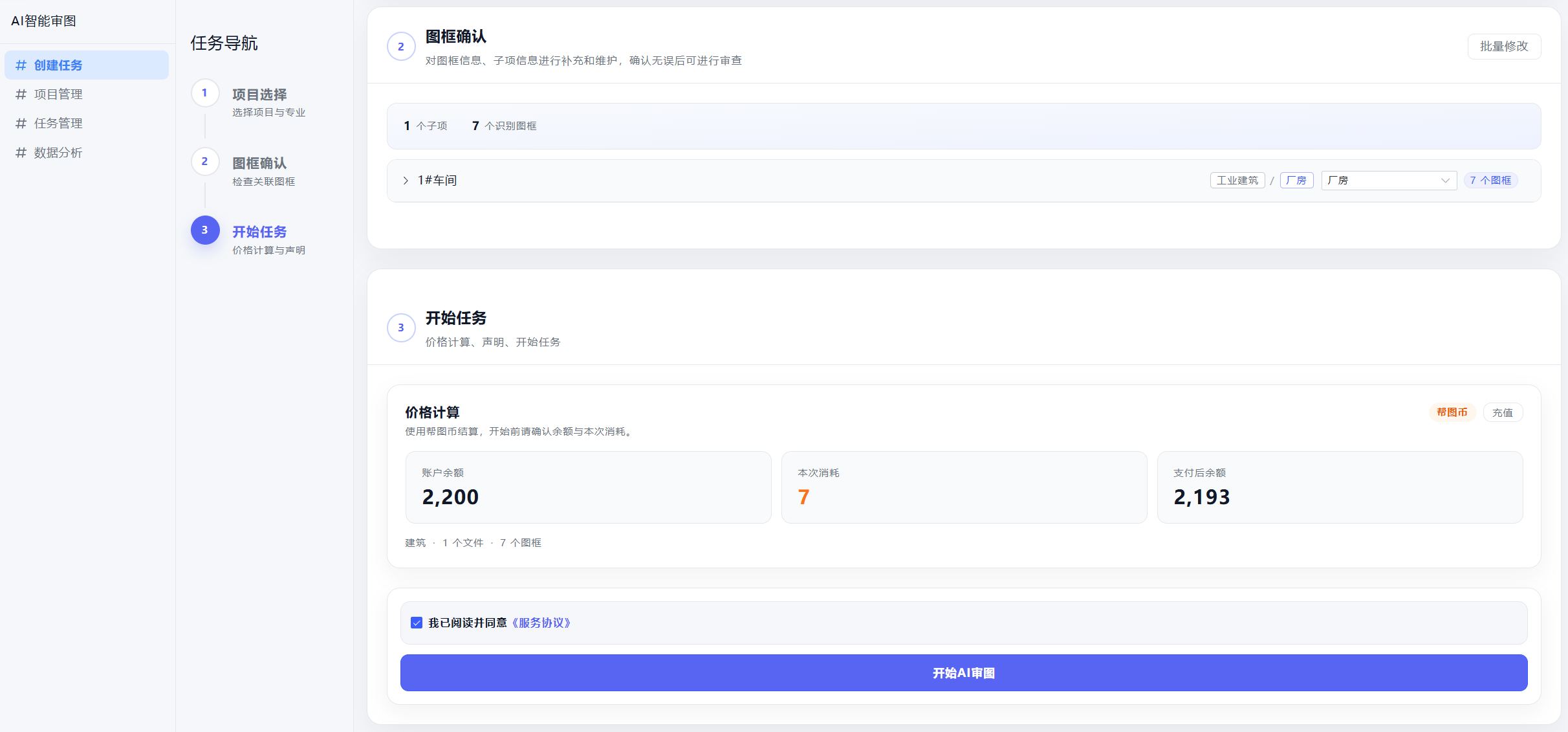

图 2-6 开始任务
系统会根据当前项目、专业及图框数量自动计算本次任务所需消耗的帮图币。确认任务信息和费用无误后，单击 【开始 AI 审图】 启动任务。
说明： 如果账户余额不足，请先完成充值后再开始任务。AI 审图通常需要一定的处理时间，任务提交后无需停留在当前页面，可在 【任务管理】 中随时查看进度。
3. 项目管理
单击左侧菜单中的 【项目管理】 ，进入项目列表页面，可统一查看和管理当前账号下的 AI 智能体项目。

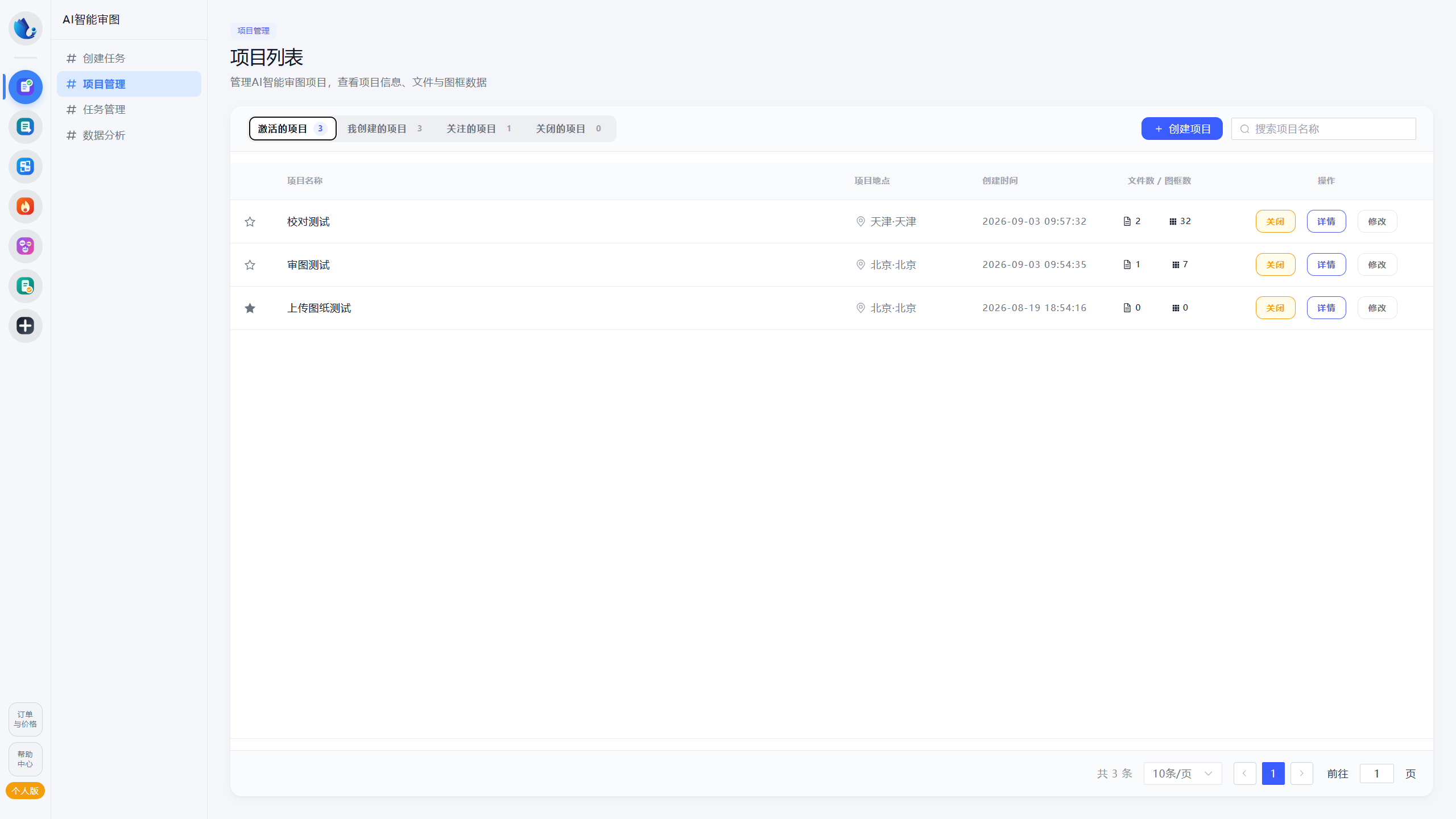

图 3-1 项目管理
3.1 查看项目列表
项目列表中会显示项目的基本信息，便于快速了解各项目当前已上传的文件及图框数量：
| 字段 | 说明 |
|---|---|
| 项目名称 | 项目标识名称 |
| 项目地点 | 项目所在地 |
| 创建时间 | 项目创建日期 |
| 文件数 | 已上传的图纸文件数量 |
| 图框数 | 已识别的图框数量 |
3.2 项目分类
项目可按照不同状态进行分类查看：
| 分类 | 说明 |
|---|---|
| 【激活的项目】 | 当前正在使用的项目 |
| 【我创建的项目】 | 由当前账号创建的项目 |
| 【关注的项目】 | 当前账号已关注的项目 |
| 【关闭的项目】 | 已经关闭的项目 |
单击对应分类即可切换查看不同类型的项目。
3.3 创建项目
单击页面右上角的 【创建项目】 ，填写项目名称、项目地点等基本信息后，即可创建新项目。项目创建完成后，可在创建任务时直接选择该项目，并在对应专业下上传图纸、维护图框数据及创建 AI 任务。
3.4 搜索项目
当项目数量较多时，可在页面右上角的搜索框中输入项目名称，快速查找目标项目。
3.5 查看项目详情
单击项目右侧的 【详情】 ，可进入项目详情页面，查看该项目的基本信息，以及已上传的文件和图框数据。
3.6 修改项目
单击项目右侧的 【修改】 ，可对项目的相关信息进行调整，保存后即可生效。
3.7 关闭项目
对于暂时不再使用的项目，可单击 【关闭】 将项目关闭。
说明： 关闭后的项目不会从系统中删除，可在 【关闭的项目】 分类中继续查看并重新开启。
3.8 关注项目
单击项目名称左侧的星标图标，可将项目加入 【关注的项目】 。对于经常使用的项目，建议添加关注，方便后续快速查找。
4. 任务管理
单击左侧菜单中的 【任务管理】 ，进入任务列表页面。任务管理用于查看历史审图任务、任务执行状态及审图结果。
提示： AI 审图通常需要一定的处理时间。任务提交后，无需一直停留在创建任务页面，可在 【任务管理】 中随时查看任务状态。
4.1 任务列表
任务列表中会展示每个审图任务的基本信息，可快速了解各审图任务当前的执行进度及完成情况。
4.2 任务筛选
当任务数量较多时，可使用页面顶部的筛选功能快速查找目标任务，支持按以下条件筛选：
- 项目名称
- 开始、结束日期
- 专业
4.3 任务执行状态
【执行状态】 用于显示当前审图任务的处理进度：
| 状态 | 含义 | 处理建议 |
|---|---|---|
| 审图中 | AI 正在分析图纸并执行审查规则 | 请等待系统处理完成 |
| 审图成功 | 任务已正常完成 | 可查看审图结果及报告 |
| 审图失败 | 任务未能正常完成 | 根据页面提示检查上传图纸或重新提交任务 |
任务完成后，可通过对应任务查看审图结果及报告。
4.4 查看在线审查结果
AI 审图完成后，单击任务右侧的 【在线查看结果】 ，进入在线审查结果页面，查看本次 AI 审图发现的具体问题。
4.5 查看报告
AI 审图完成后，单击任务右侧的 【查看报告】 ，进入在线审图报告。在线报告用于汇总展示本次审图任务的审查结果，便于统一浏览。
4.6 查看任务详情
单击任务右侧的 【查看详情】 ，可进入任务详情页面，查看本次审图任务的相关信息及执行情况。如需进一步查看审图结果，可通过任务详情或任务列表中的相关入口进入对应结果页面。
5. 查看在线结果
AI 审图完成后，可在 【任务管理】 页面单击对应任务右侧的 【在线查看结果】 ，进入在线审查结果页面。
在线审查结果用于查看本次 AI 审图发现的问题、对应规范、问题位置及相关图纸信息，并支持进一步定位、校审和辅助查看。
5.1 查看审查范围
进入在线审查结果后，单击 【审查范围】 可查看当前支持的审查规范，以及本次任务实际参与审查的规范。
如需了解当前暂不支持的部分强条及重要条文，可单击 【不支持】 查看相关说明。

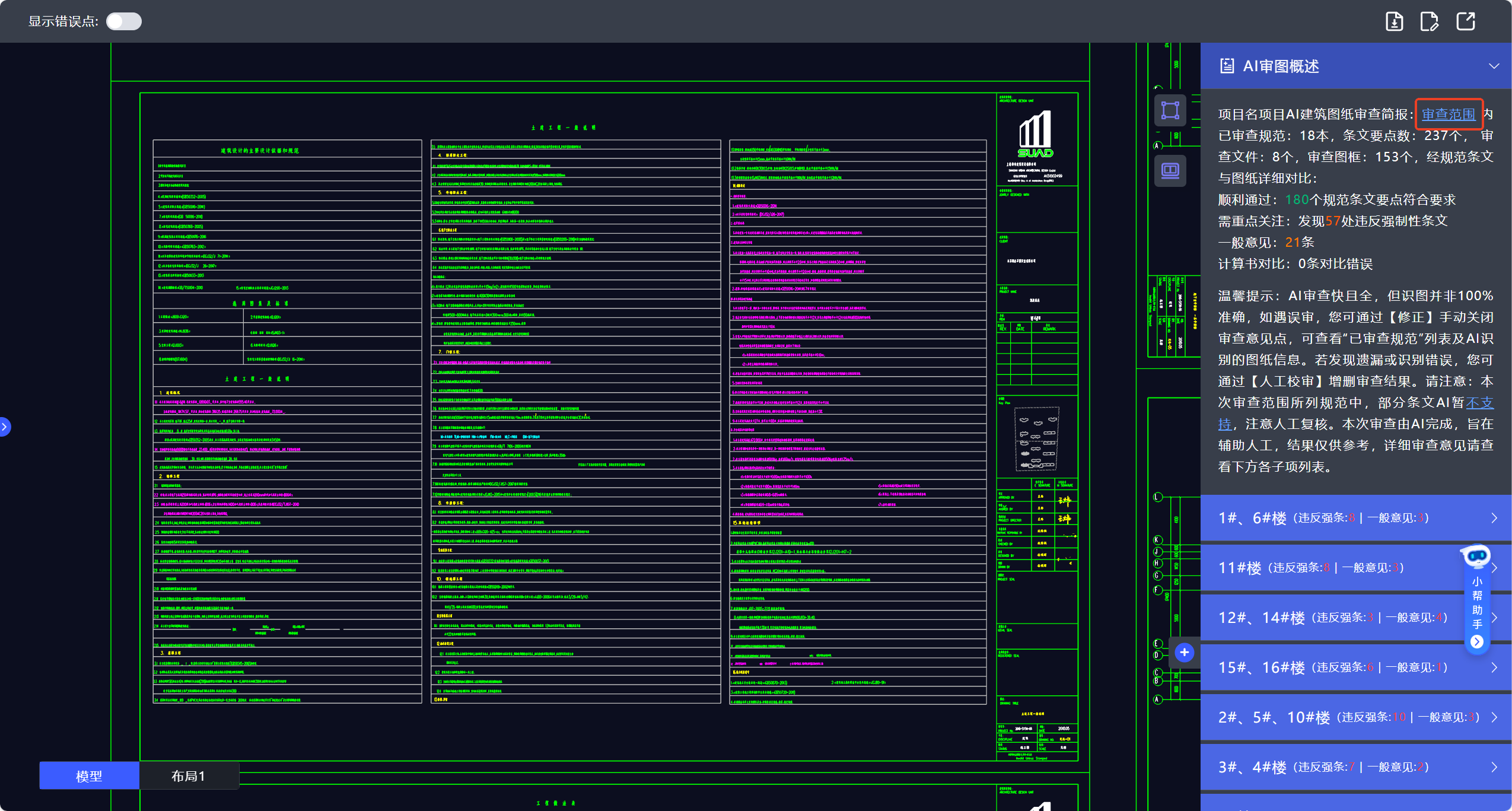

图 5-1 查看审查范围
5.2 查看 AI 审查意见
系统会按照以下分类展示审查结果：
| 分类 | 说明 |
|---|---|
| 【AI 审图概述】 | 本次审图的整体结论 |
| 【子项列表】 | 按子项归类的审查意见 |
| 【已审查规范】 | 本次参与审查的规范条文 |
展开 【子项列表】 后，可进一步查看该子项下的审查意见，包括：
- 【违反强条】 ——违反强制性条文的问题
- 【一般意见】 ——违反一般性条文的问题
- 【信息缺失】 ——图框或图纸信息不完整
- 【计算书对比】 ——仅结构专业
单击具体条文可展开或收起对应的位置点。

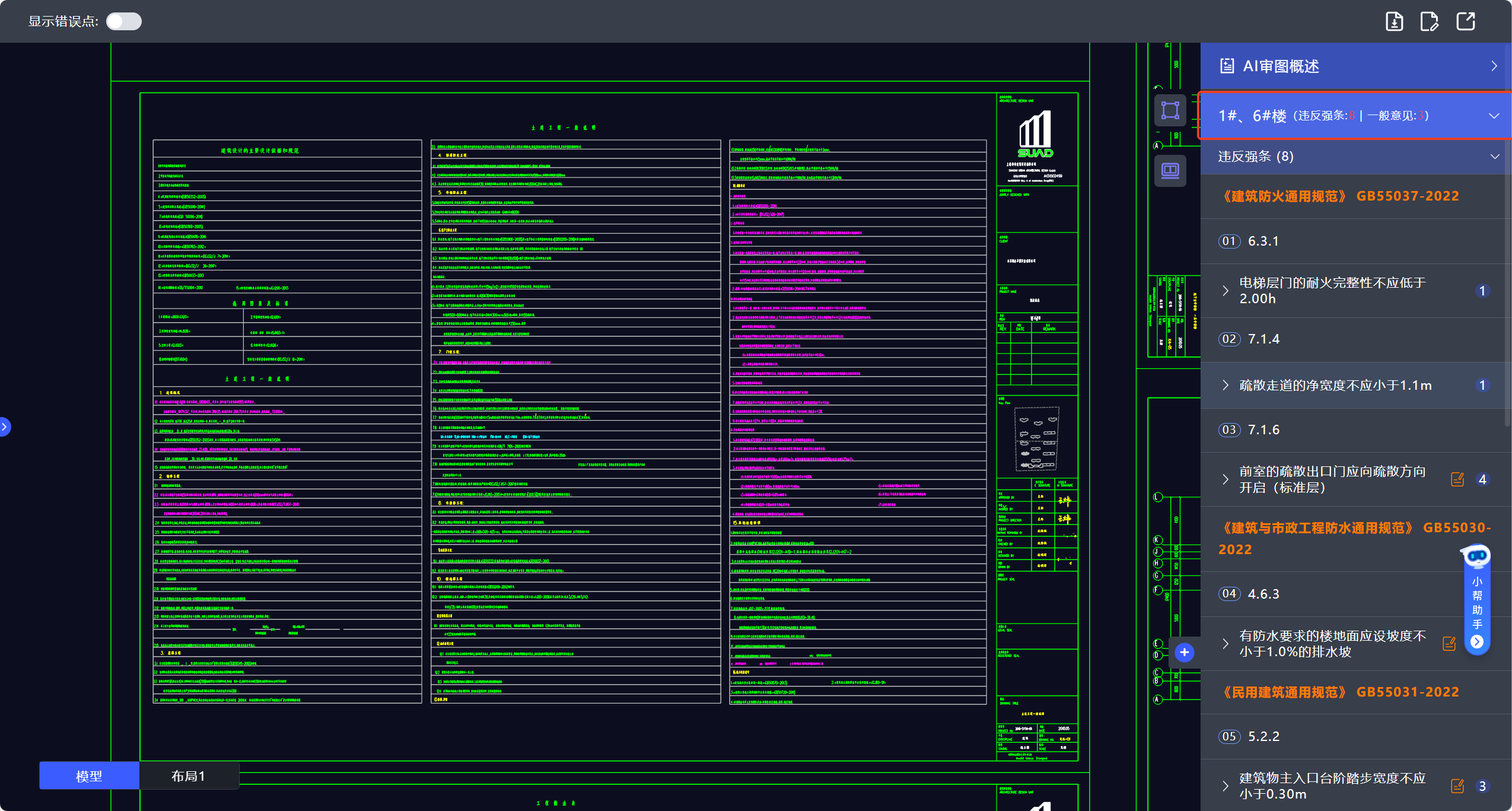

图 5-2 查看 AI 审查意见
5.3 定位问题位置
对于存在具体图纸位置的审查意见，单击 【位置点】 即可定位至对应错误位置。
- 查看审查意见时，可单击 【属性】 查看与规则判断相关的属性信息；结构专业的部分属性支持进一步跳转至属性获取位置。
- 开启 【显示错误点】 后，可在图纸中显示当前所有错误点；双击错误点可快速定位到对应的违反条文。

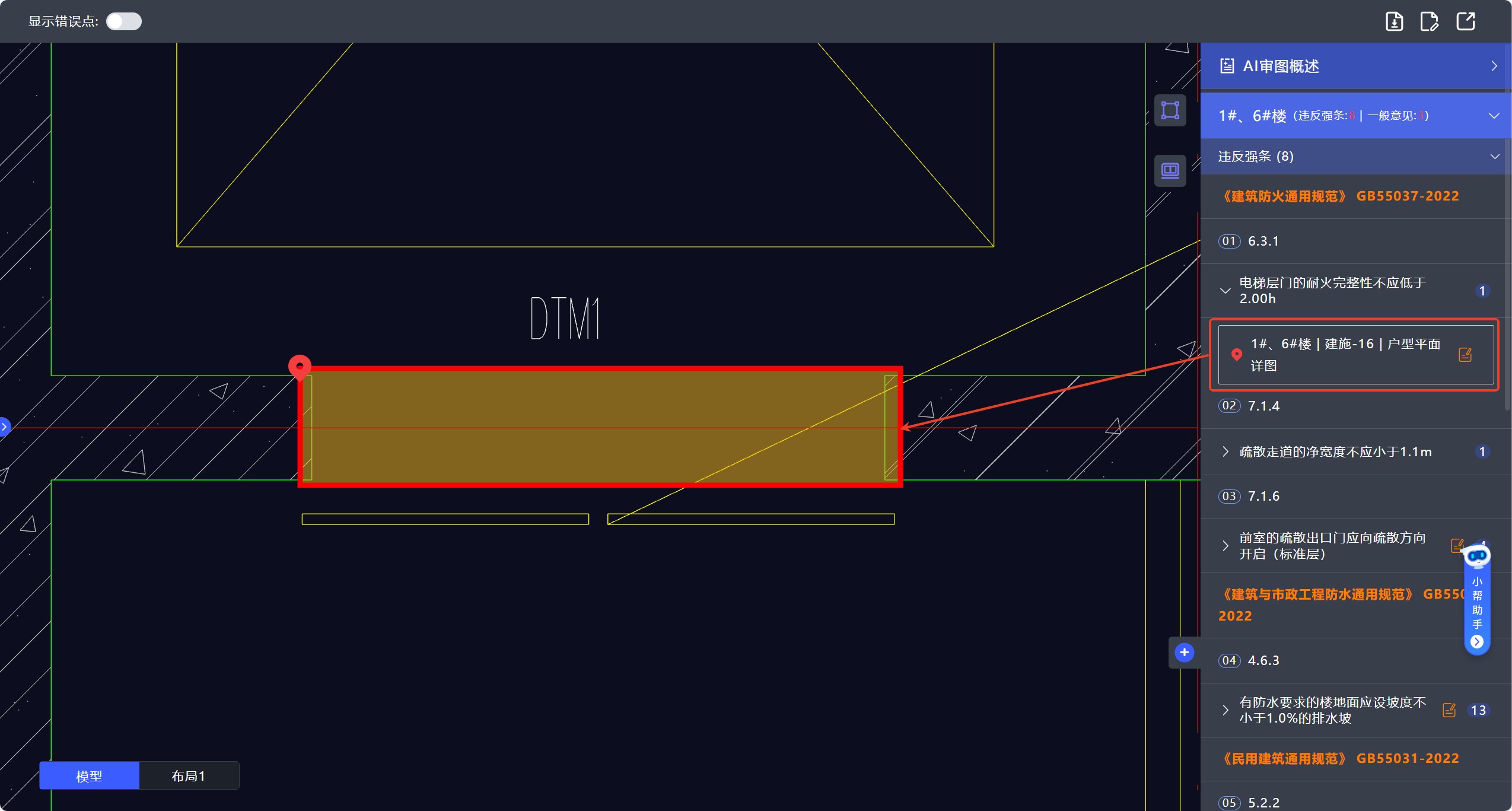

图 5-3 定位问题位置
5.4 查看已审查规范与构件
在线结果页面支持查看参与本次审查的规范条文及相关构件。选择对应构件后，系统可自动框选图纸中的相应区域，便于结合图纸内容查看审查依据和结果。
5.5 计算书对比（仅结构专业）
对于结构专业，如果当前子项已上传计算书，可在 【计算书对比】 中查看计算书与图纸之间的对比结果。当存在多个图框时，可选择不同图框，依次查看对应的计算书对比错误点。

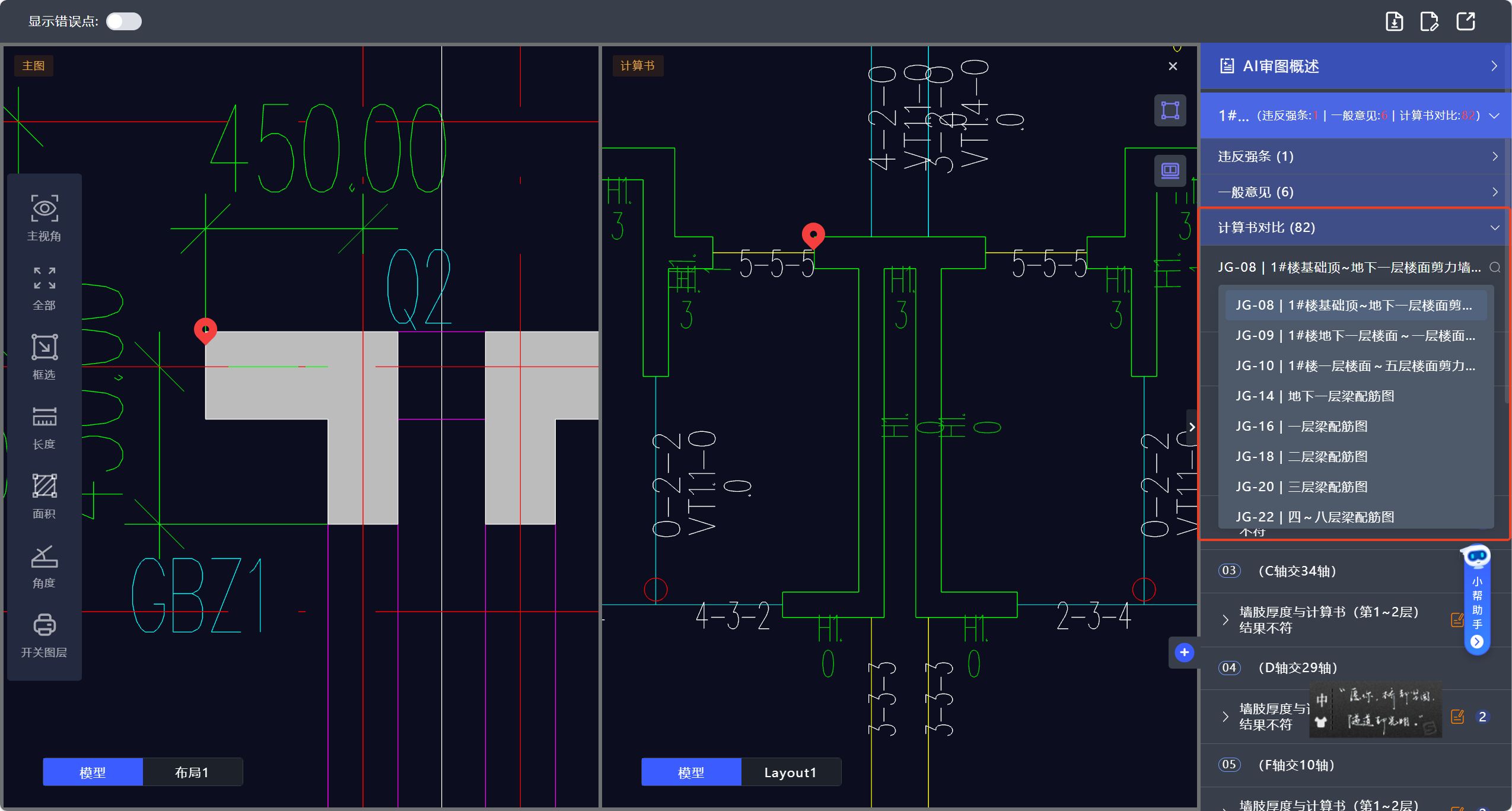

图 5-4 计算书对比（仅结构专业）
5.6 图纸查看工具
在线结果页面提供多种辅助看图工具，方便在查看审查结果时对图纸进行进一步检查。

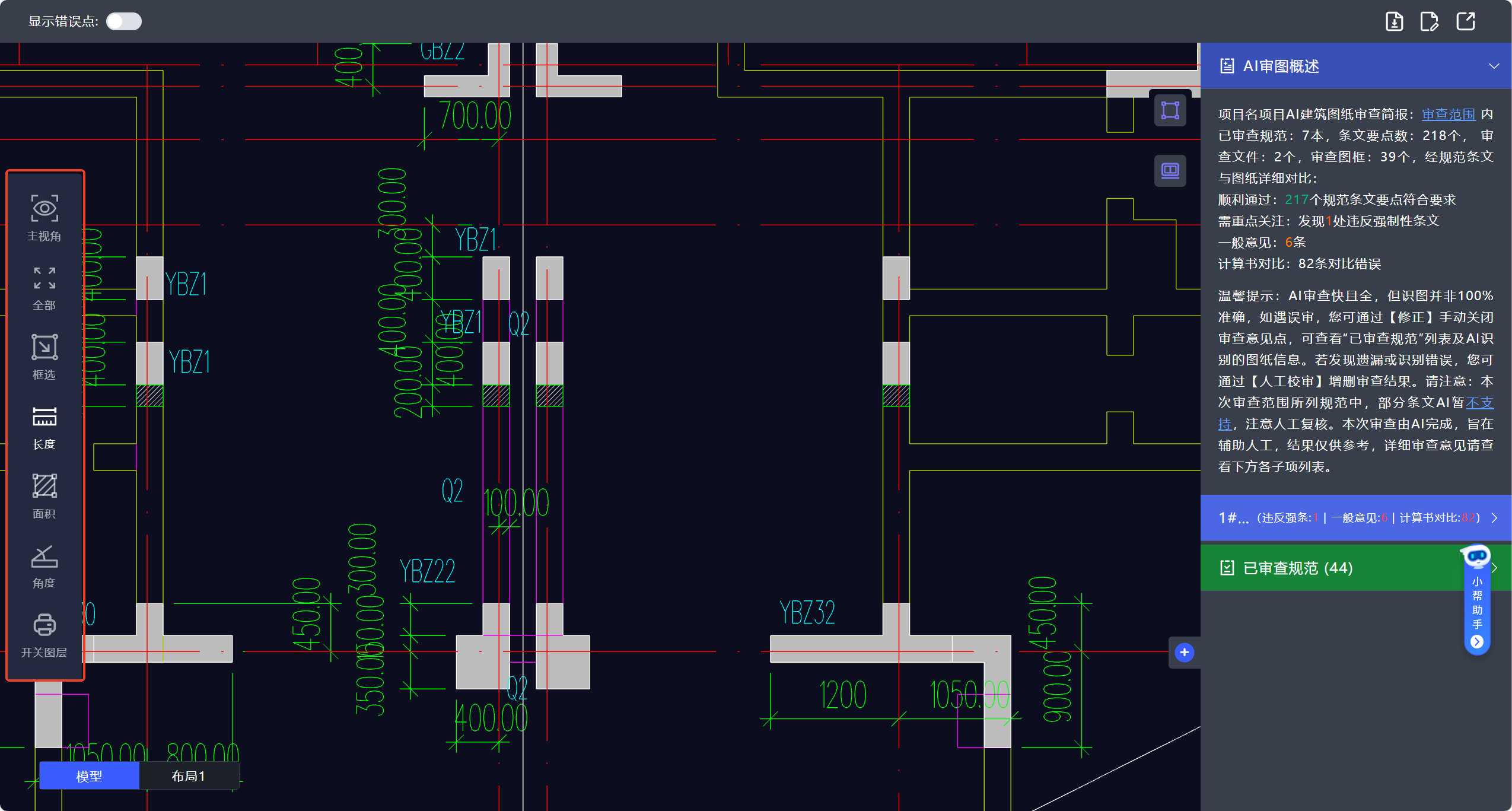

图 5-5 图纸查看工具
左侧工具栏：
| 工具 | 功能 |
|---|---|
| 【主视角】 | 查看所有图框 |
| 【全部】 | 全屏显示 |
| 【框选】 | 放大查看选中区域 |
| 【长度】 | 测量长度 |
| 【面积】 | 测量面积 |
| 【角度】 | 测量角度 |
| 【开关图层】 | 隐藏或显示不打印图层 |
同时，可按住鼠标滚轮移动或缩放图纸。
右侧工具栏：
| 工具 | 功能 |
|---|---|
| 【切换图框】 | 快速定位不同图框 |
| 【双视口看图】 | 同时查看两个图框进行对比 |
结构专业还支持 【计算书对比】 视口看图。
5.7 分享在线审查结果
AI 审图完成后，可通过分享链接将审查结果发送给其他人员查看。
说明： 通过分享链接访问时无需登录，但仅支持查看审查结果，不支持校审等编辑操作。

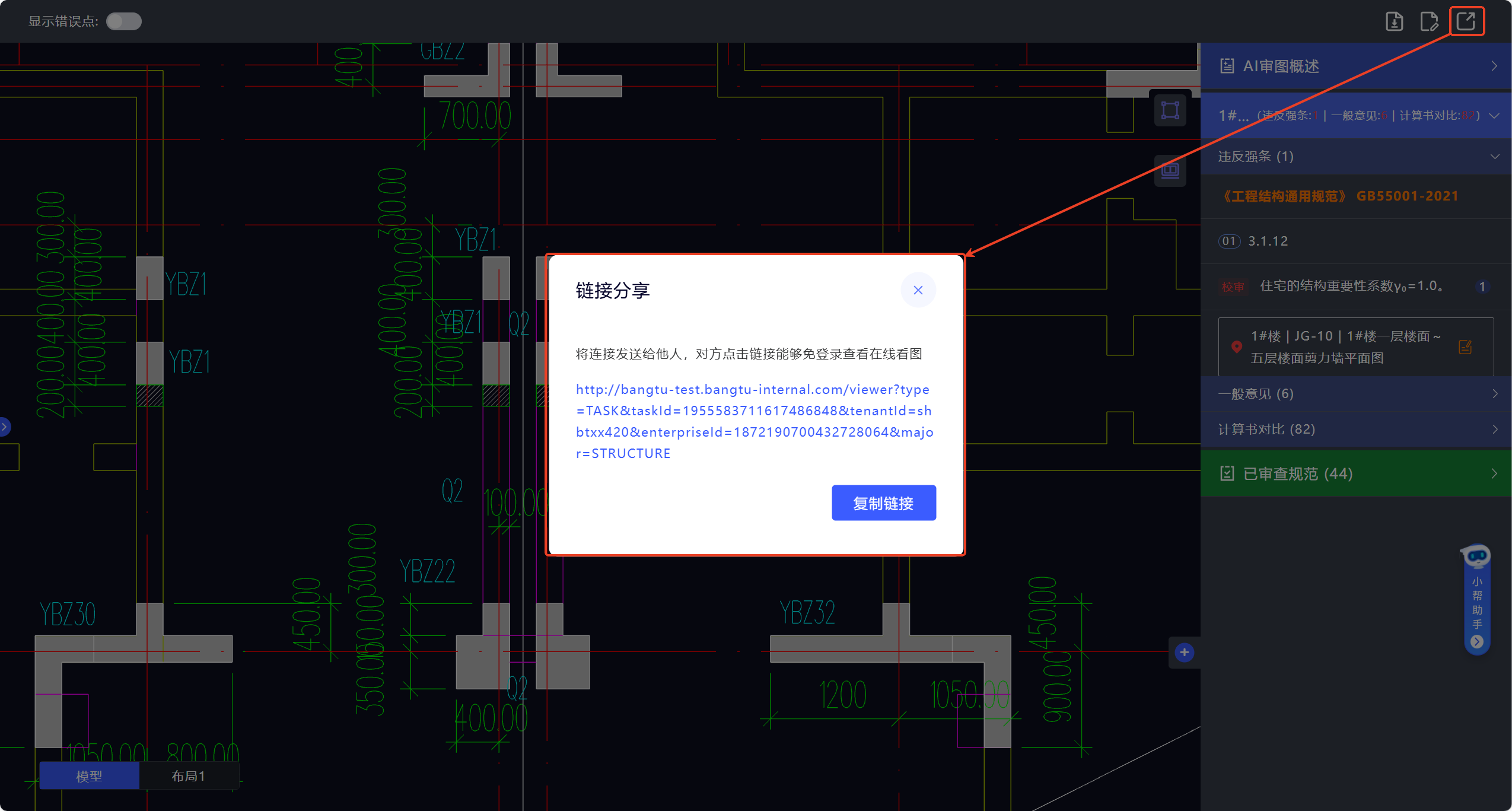

图 5-6 分享在线审查结果
5.8 人工校审
在线审查结果除查看 AI 审图意见外，还支持人工补充和修正审查意见。
如果发现 AI 审图存在漏审情况，可新增 【违反规范】 意见，并在图纸中框选对应违规区域。新增意见时，可：
- 选择违反的具体规范条文；
- 选择并框选对应 【位置点】 ；
- 或通过 【文字描述】 补充说明。
新增的违反规范内容会根据条文类型自动归入 【违反强条】 或 【一般意见】，并使用 【校审】 标签进行标识。
对于非规范条文类问题，可添加 【其他意见】：填写意见内容后，可根据需要勾选 【框选区域】，将意见关联到具体图纸位置。成功添加的其他意见会显示在 【一般意见】 中，并使用 【校审】 标签标识。

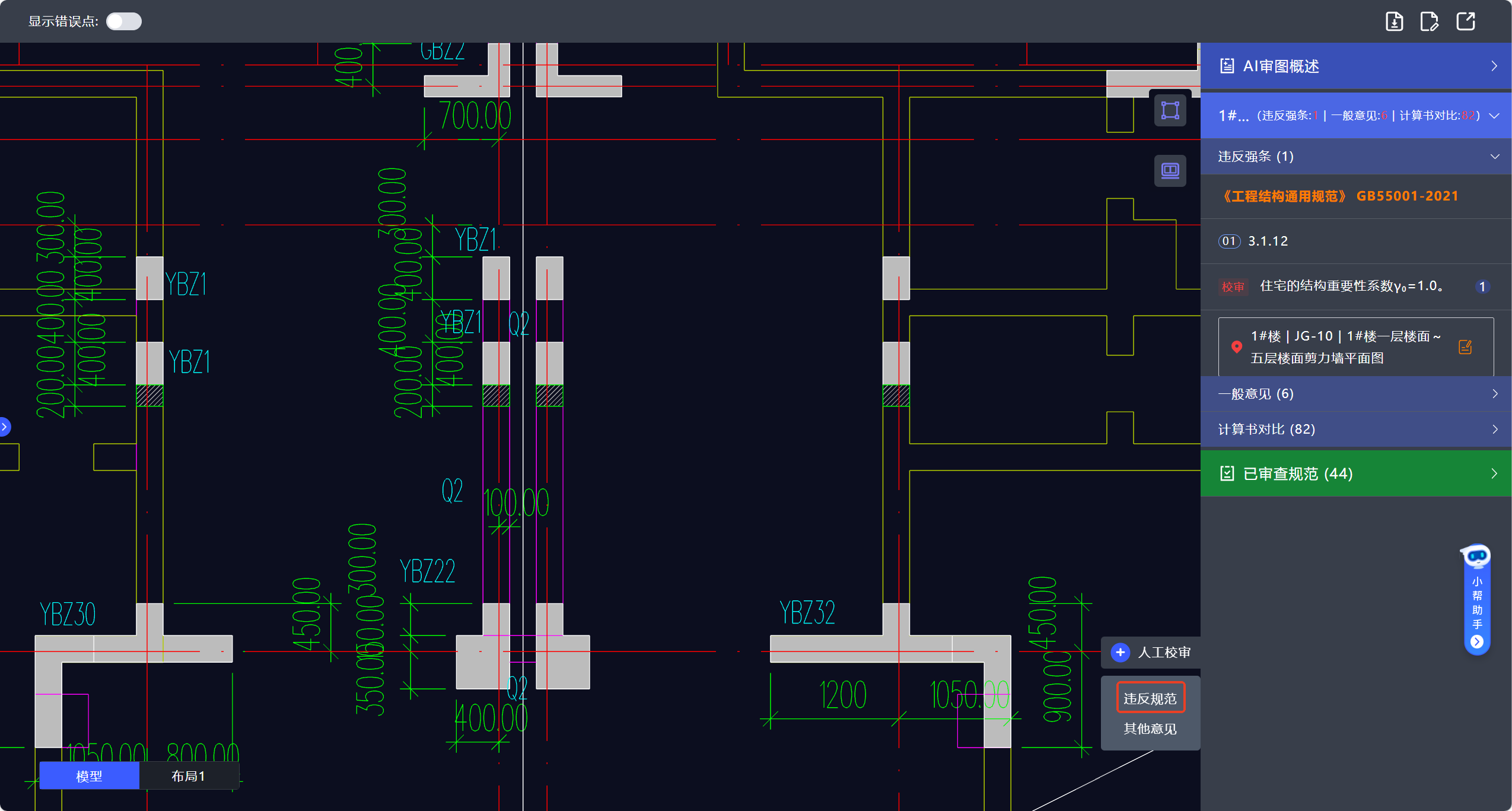

图 5-7 人工校审

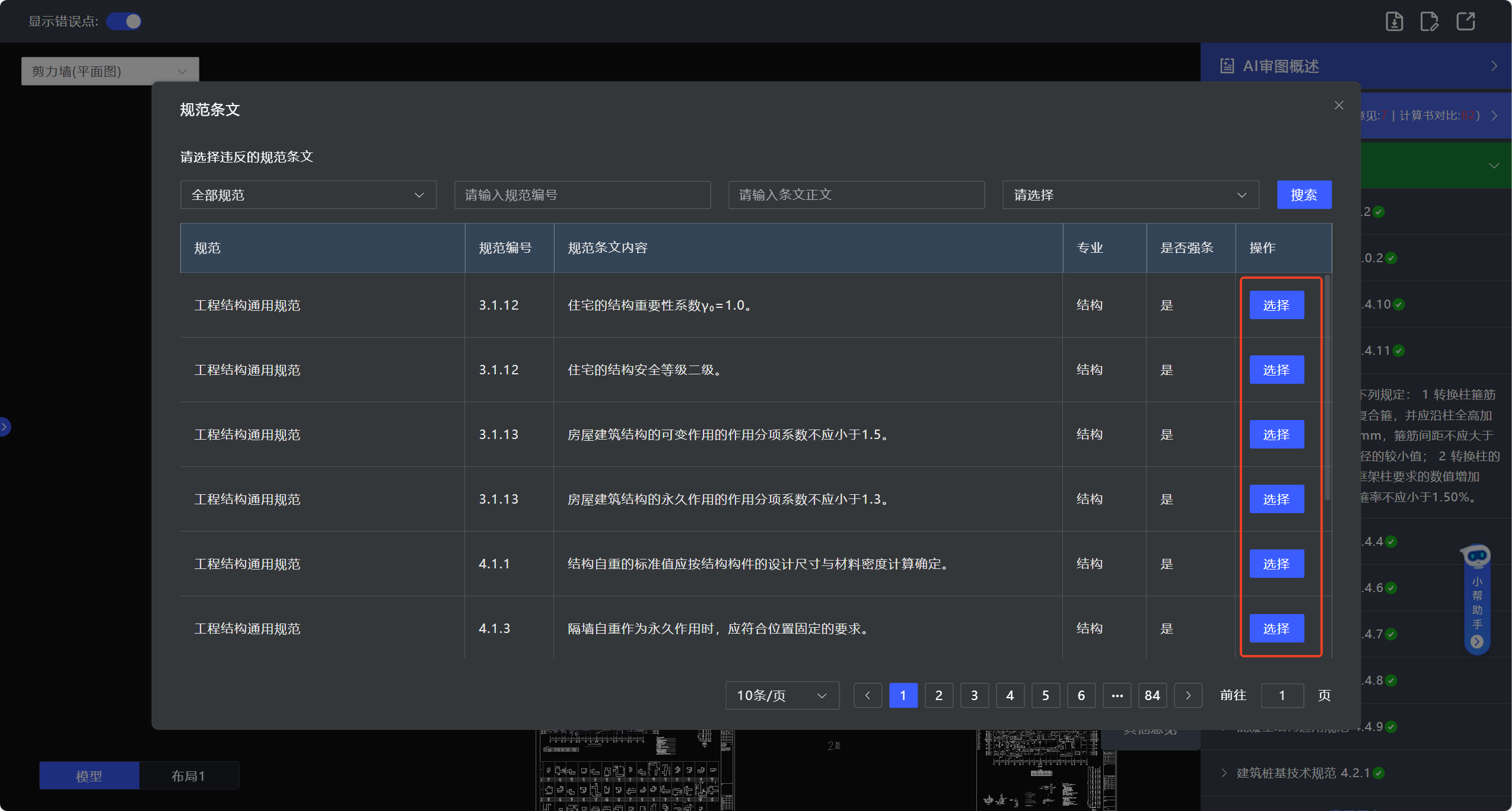

图 5-8 新增人工校审意见
5.9 修正审查意见
如果确认某条审查意见无需保留，可对该意见进行修正。
说明： 修正后的审查意见不会出现在最终审查报告中。人工新增及修正的审查意见均会自动保存，无需手动保存。

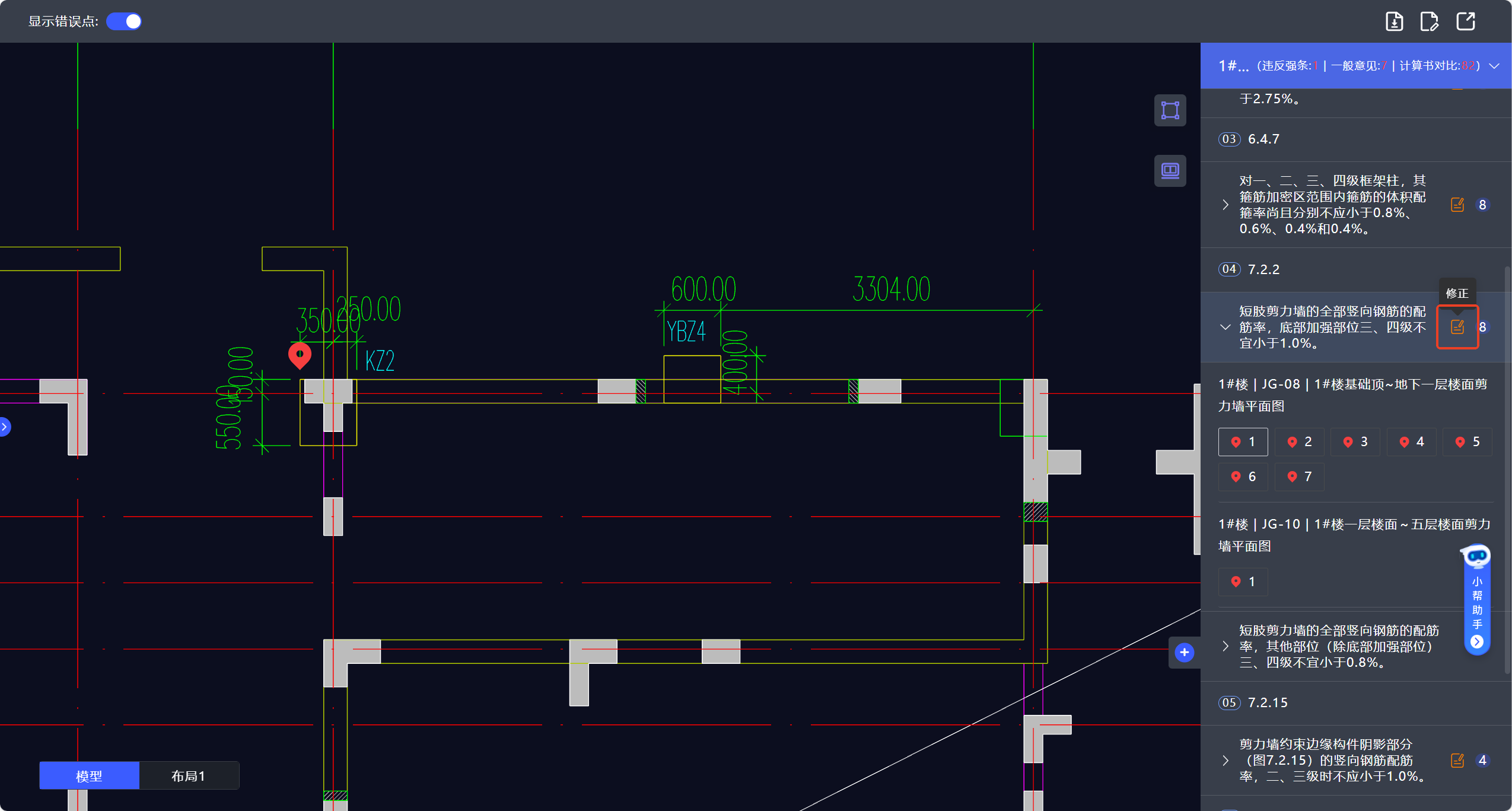

图 5-9 修正审查意见
