建筑会审 AI 智能体可对建筑工程项目进行多专业协同 AI 会审，按楼栋归类展示各专业的会审意见，并支持在线定位、报告下载及链接分享。
完整使用流程如下： 选择 AI 智能体 → 创建任务（项目选择 → 上传图纸 → 图框确认 → 开始任务）→ AI 会审 → 查看会审结果 → 下载报告
1. 选择 AI 智能体
进入帮图产品选择页面后，选择 【建筑会审 AI 智能体】，单击 【立即使用】 即可进入。
如需了解当前支持的专业、规则及适用范围，可单击 【查看支持范围】 查看详细说明。

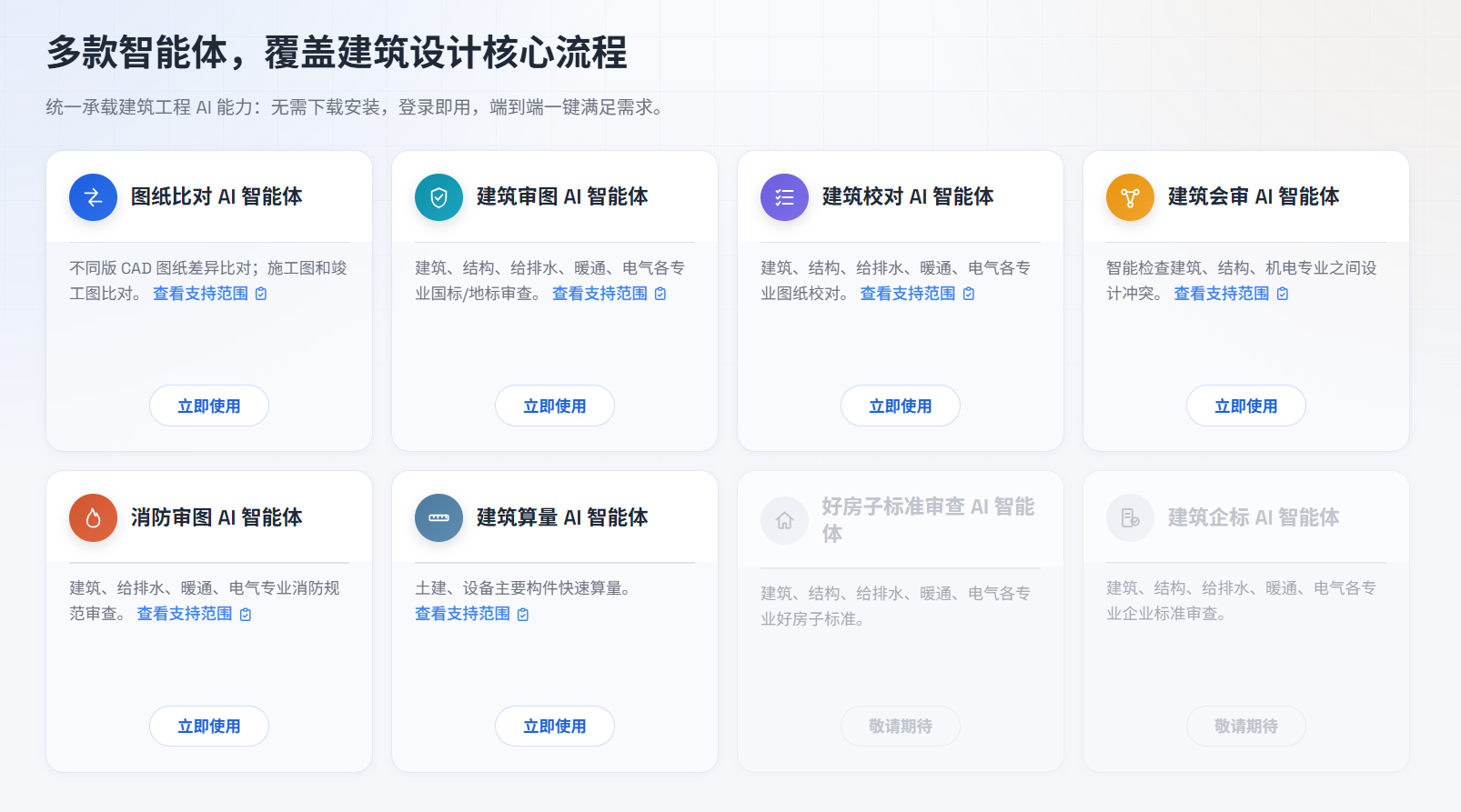

图 1-1 选择 AI 智能体
2. 创建任务

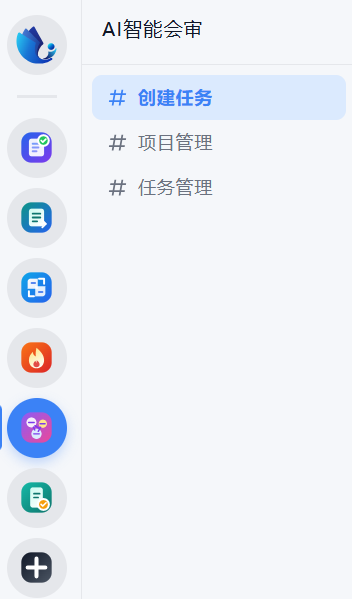

进入 AI 智能体后，单击左侧菜单中的 【创建任务】，按页面提示依次完成 项目选择、上传图纸、图框确认、开始任务 四个步骤。

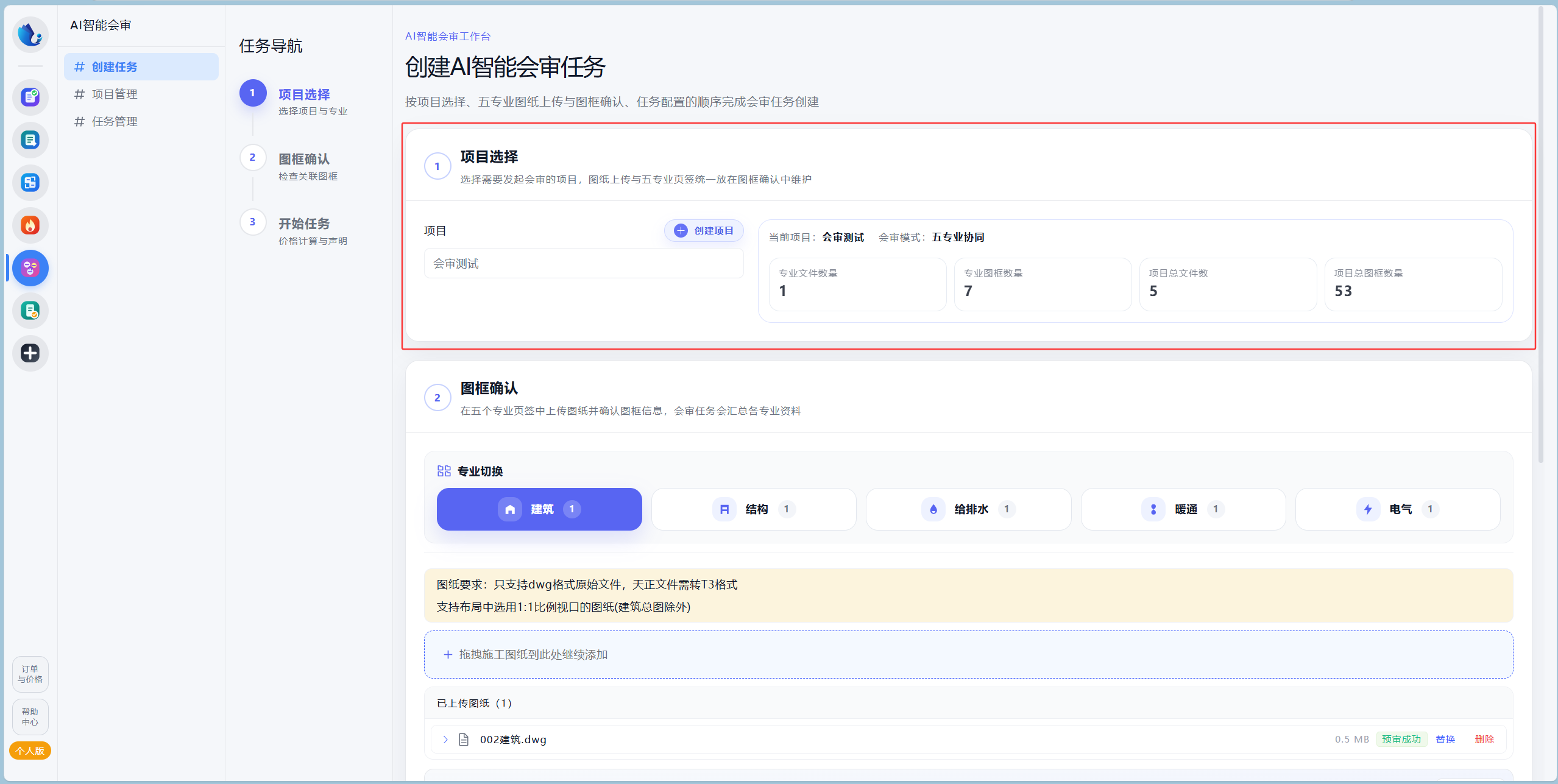

图 2-1 创建任务流程
2.1 项目选择
在 【项目选择】 区域创建或选择本次任务所属的项目。
2.1.1 创建项目
如果尚未创建项目，可单击 【创建项目】 新建项目，填写项目信息后返回任务创建页面进行选择。

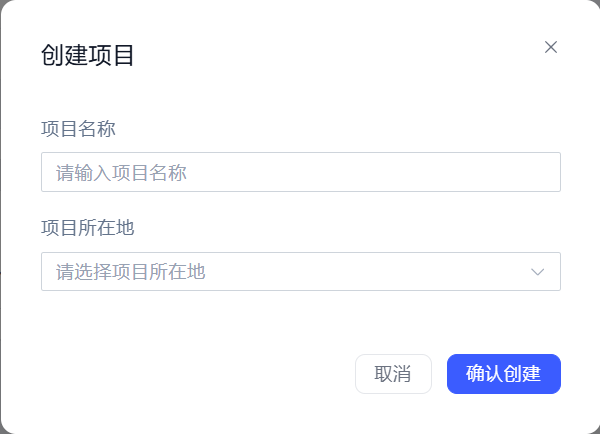

图 2-2 创建项目
2.1.2 选择项目
选择项目后，系统会自动加载该项目下已上传并关联的图框数据。
说明： 如果当前项目下尚未上传图纸，需先完成图纸上传后才能继续创建任务。
图 2-3 选择项目
2.2 图框确认
选择项目后，需先上传各专业图纸，再确认图框信息是否完整、正确。
2.2.1 上传图纸
会审涉及多个专业，请分别上传各专业的图纸文件。
重要： 图纸上传需同时满足以下条件，否则无法开始会审任务： 1. 必须至少上传两个专业的图纸*； 2.* 必须包含建筑专业图纸* 。 例如：上传「建筑 + 结构」「建筑 + 给排水 + 电气」等组合均可；仅上传单一专业、或组合中缺少建筑专业，均不满足上传要求。*

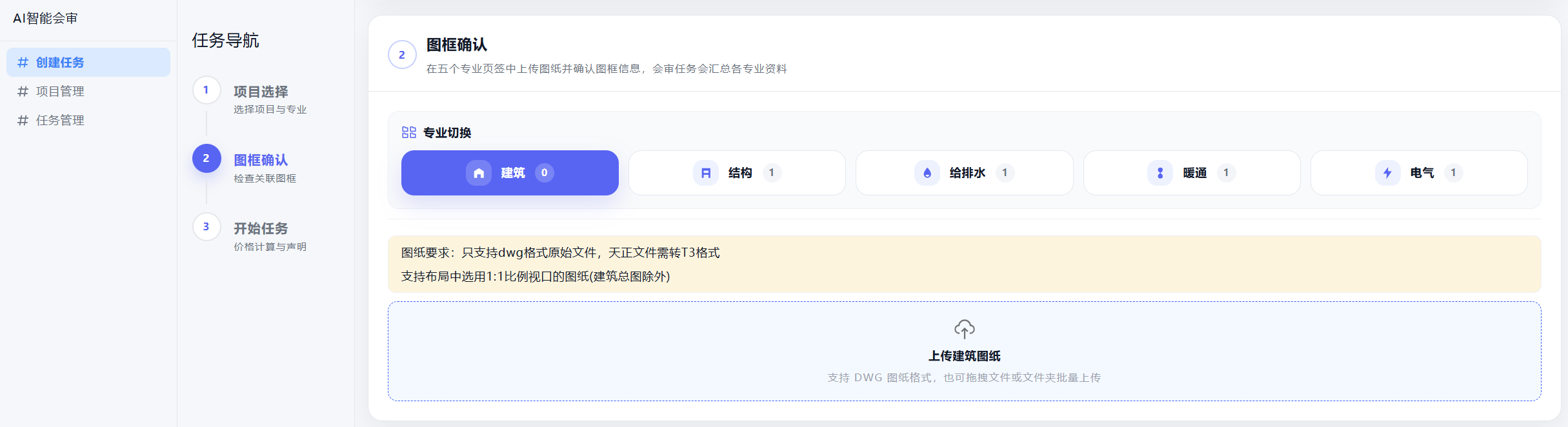

图 2-4 上传各专业图纸
2.2.2 图框确认
在 【图框确认】 区域中，请检查本次任务所使用的图纸及图框数据，确认图框信息是否完整、正确。
- 如发现图框信息有误，可单击对应单元格直接编辑修改；
- 如需一次调整多个图框的相同字段，可使用批量修改功能，提高整理效率。
重要： 请务必选择正确的建筑类型* 。建筑类型会影响后续 AI 会审所使用的规范范围，请根据项目实际情况选择并确认无误。*
建议重点检查以下内容：
| 检查项 | 说明 |
|---|---|
| 图名 | 与图纸内容一致 |
| 图号 | 编号准确、无重复 |
| 子项信息 | 子项名称与工程实际一致 |
| 建筑类型 | 与项目实际用途一致 |
确认图框信息及建筑类型无误后，即可进入下一步。

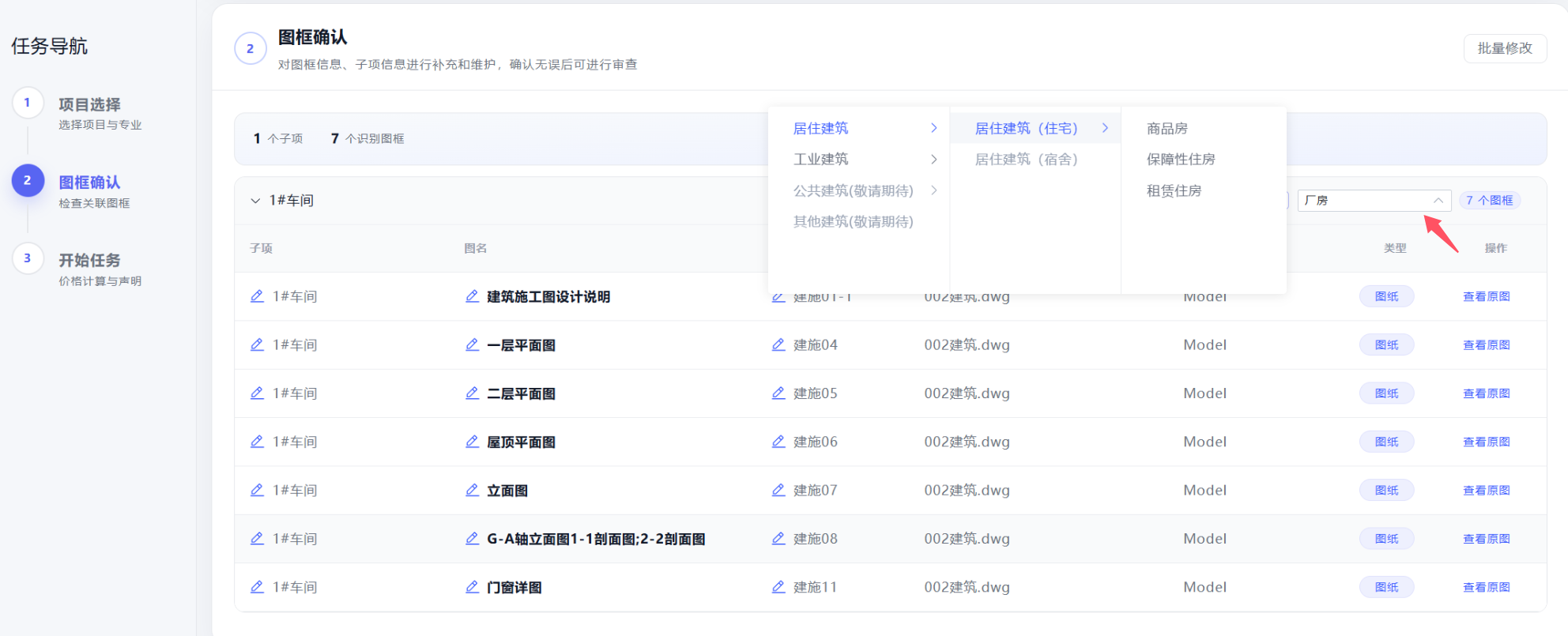

图 2-5 图框确认
2.3 开始任务
完成项目选择和图框确认后，进入 【开始任务】 区域。

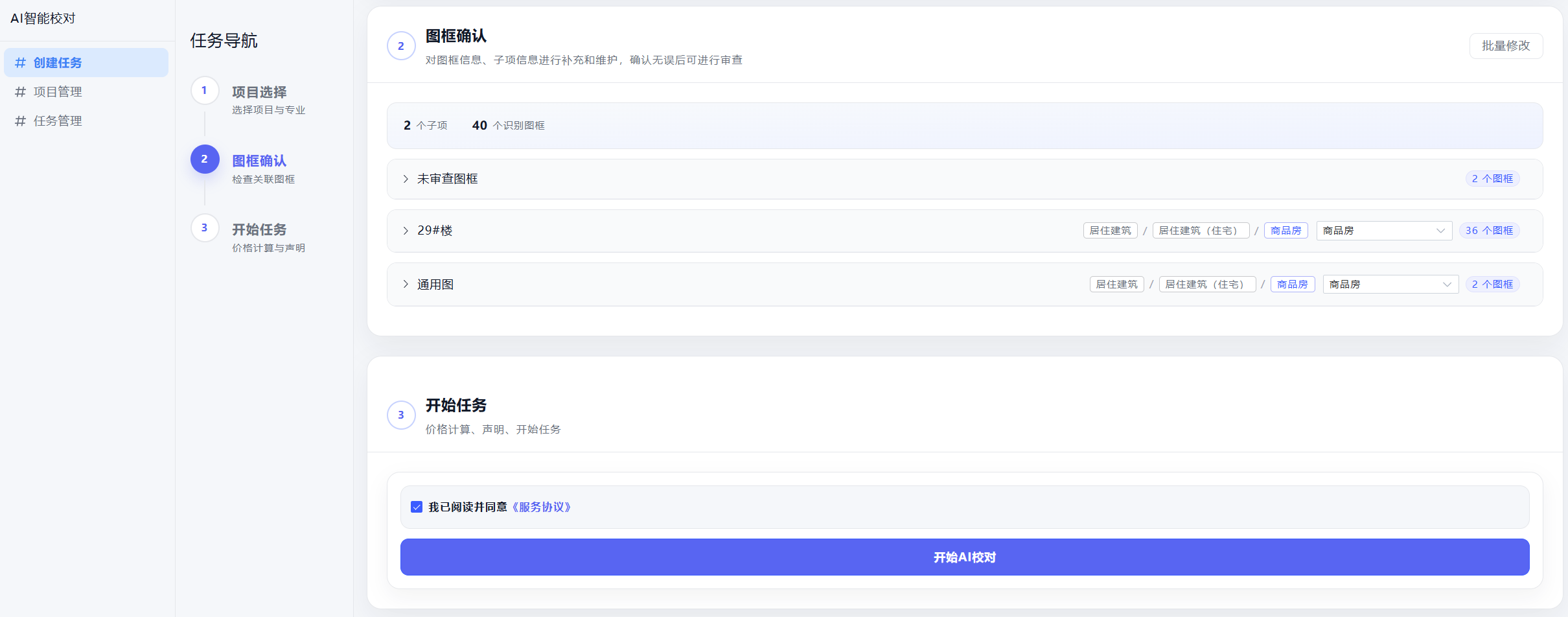

图 2-6 开始任务
系统会根据当前项目、专业及图框数量自动计算本次任务所需消耗的帮图币。确认任务信息和费用无误后，单击 【开始 AI 会审】 启动任务。
说明： 如果账户余额不足，请先完成充值后再开始任务。AI 会审通常需要一定的处理时间，任务提交后无需停留在当前页面，可在 【任务管理】 中随时查看进度。
3. 项目管理
单击左侧菜单中的 【项目管理】 ，进入项目列表页面，可统一查看和管理当前账号下的 AI 智能体项目。

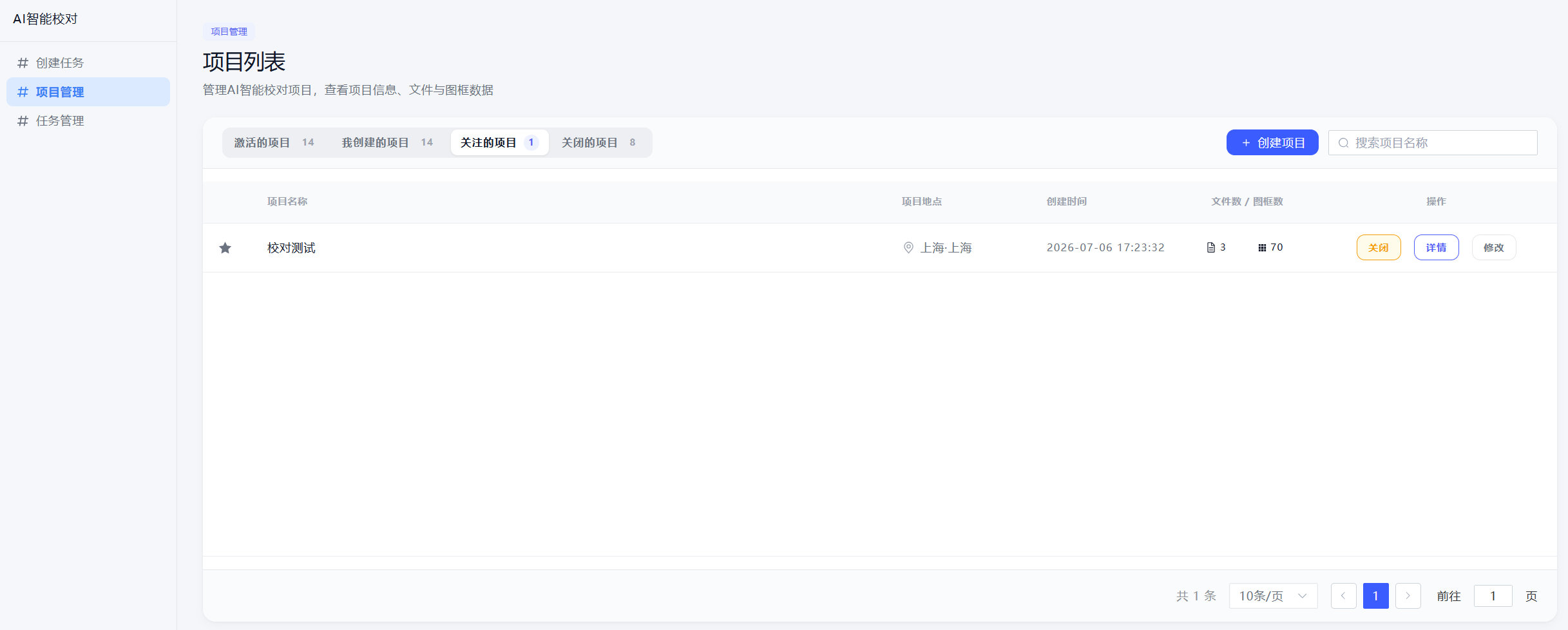

图 3-1 项目管理
3.1 查看项目列表
项目列表中会显示项目的基本信息，便于快速了解各项目当前已上传的文件及图框数量：
| 字段 | 说明 |
|---|---|
| 项目名称 | 项目标识名称 |
| 项目地点 | 项目所在地 |
| 创建时间 | 项目创建日期 |
| 文件数 | 已上传的图纸文件数量 |
| 图框数 | 已识别的图框数量 |
3.2 项目分类
项目可按照不同状态进行分类查看：
| 分类 | 说明 |
|---|---|
| 【激活的项目】 | 当前正在使用的项目 |
| 【我创建的项目】 | 由当前账号创建的项目 |
| 【关注的项目】 | 当前账号已关注的项目 |
| 【关闭的项目】 | 已经关闭的项目 |
单击对应分类即可切换查看不同类型的项目。
3.3 创建项目
单击页面右上角的 【创建项目】 ，填写项目名称、项目地点等基本信息后，即可创建新项目。项目创建完成后，可在创建任务时直接选择该项目，并在对应专业下上传图纸、维护图框数据及创建 AI 任务。
3.4 搜索项目
当项目数量较多时，可在页面右上角的搜索框中输入项目名称，快速查找目标项目。
3.5 查看项目详情
单击项目右侧的 【详情】 ，可进入项目详情页面，查看该项目的基本信息，以及已上传的文件和图框数据。
3.6 修改项目
单击项目右侧的 【修改】 ，可对项目的相关信息进行调整，保存后即可生效。
3.7 关闭项目
对于暂时不再使用的项目，可单击 【关闭】 将项目关闭。
说明： 关闭后的项目不会从系统中删除，可在 【关闭的项目】 分类中继续查看并重新开启。
3.8 关注项目
单击项目名称左侧的星标图标，可将项目加入 【关注的项目】 。对于经常使用的项目，建议添加关注，方便后续快速查找。
4. 任务管理
单击左侧菜单中的 【任务管理】 ，进入任务列表页面。任务管理用于查看历史会审任务、任务执行状态及会审结果。
提示： AI 会审通常需要一定的处理时间。任务提交后，无需一直停留在创建任务页面，可在 【任务管理】 中随时查看任务状态。

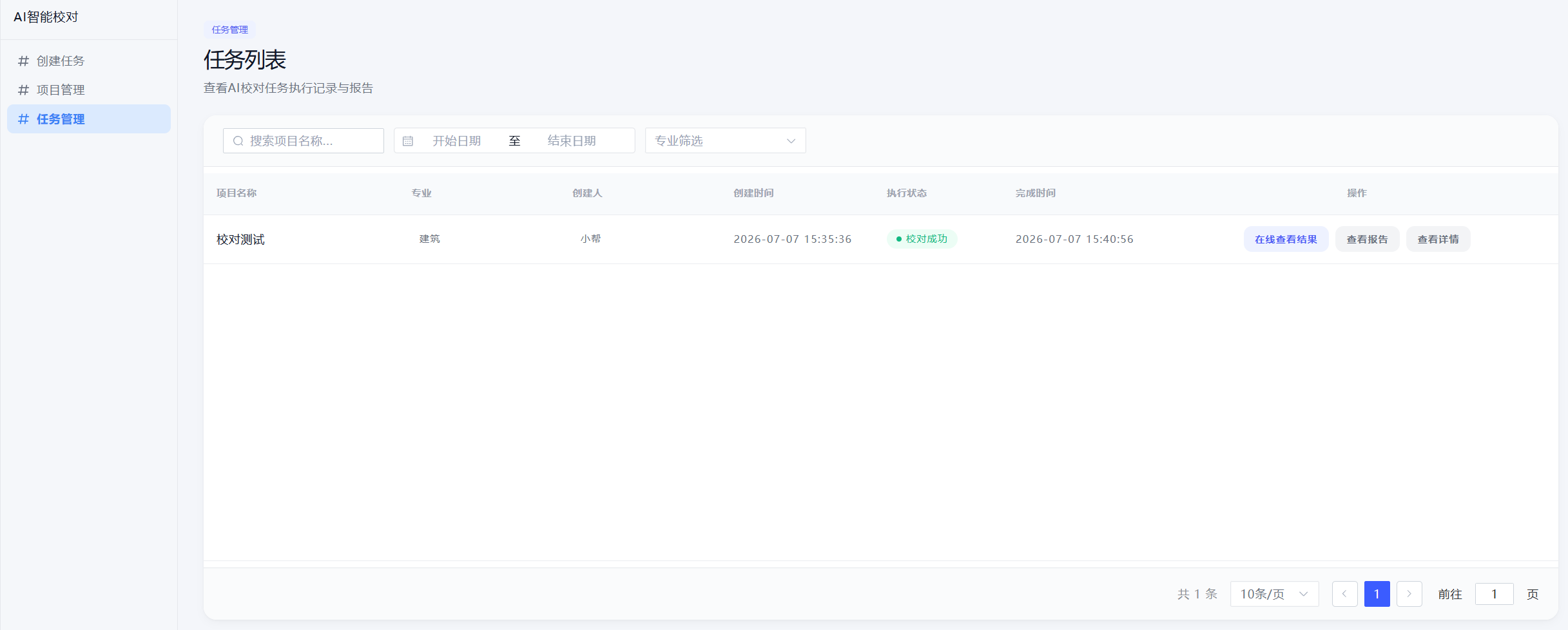

图 4-1 任务管理
4.1 任务列表
任务列表中会展示每个会审任务的基本信息，可快速了解各会审任务当前的执行进度及完成情况。
4.2 任务筛选
当任务数量较多时，可使用页面顶部的筛选功能快速查找目标任务，支持按以下条件筛选：
- 项目名称
- 开始、结束日期
- 专业
4.3 任务执行状态
【执行状态】 用于显示当前会审任务的处理进度：
| 状态 | 含义 | 处理建议 |
|---|---|---|
| 会审中 | AI 正在分析各专业图纸并执行会审规则 | 请等待系统处理完成 |
| 会审成功 | 任务已正常完成 | 可查看会审结果及报告 |
| 会审失败 | 任务未能正常完成 | 根据页面提示检查上传图纸或重新提交任务 |
任务完成后，可通过对应任务查看会审结果及报告。
4.4 查看任务详情
单击任务右侧的 【查看详情】 ，可进入任务详情页面，查看本次会审任务的相关信息及执行情况。如需进一步查看会审结果，可通过任务详情或任务列表中的相关入口进入对应结果页面。
5. 查看 AI 会审结果
5.1 查看结果
AI 会审完成后，单击 【查看会审结果】 查看 AI 会审结果。

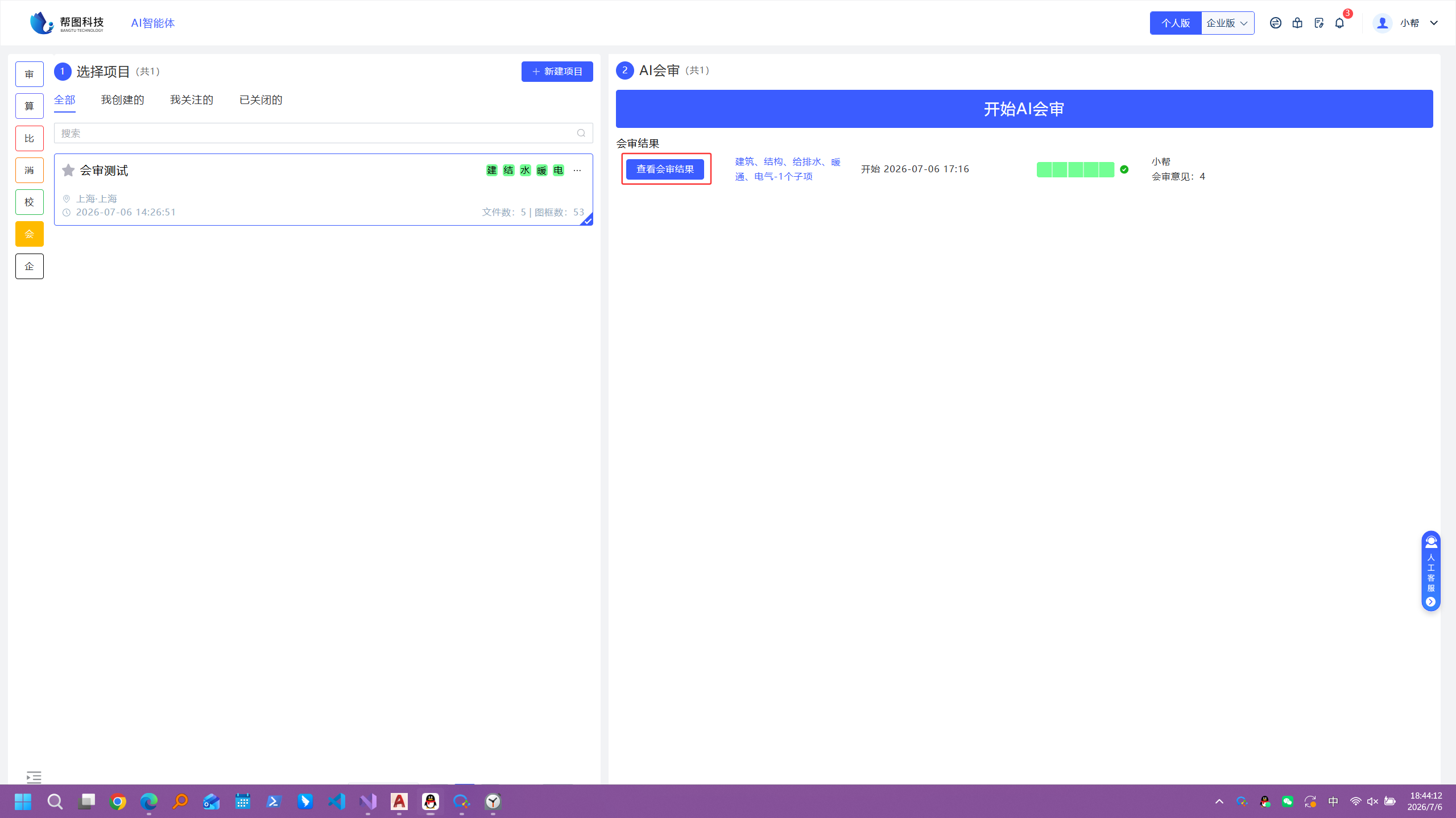

图 5-1 查看会审结果
系统将审查结果按照 【AI 会审概述】、【楼栋列表】 分类展示，展开楼栋列表后包含该楼栋下各专业的会审意见，可依次查看。

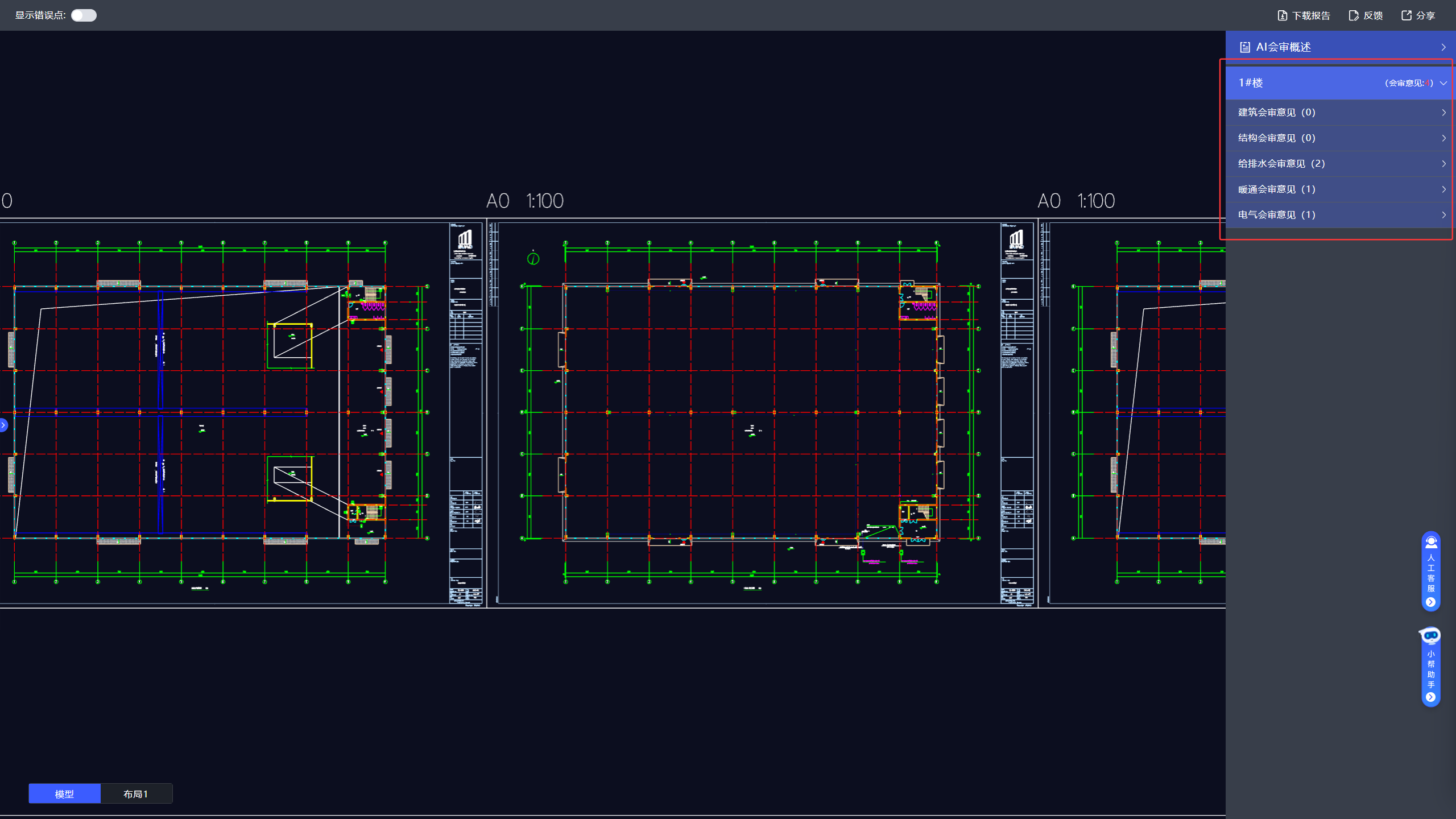

图 5-2 会审结果分类展示
单击具体条文可展开或收起位置点，单击 【位置点】 可定位至错误点。

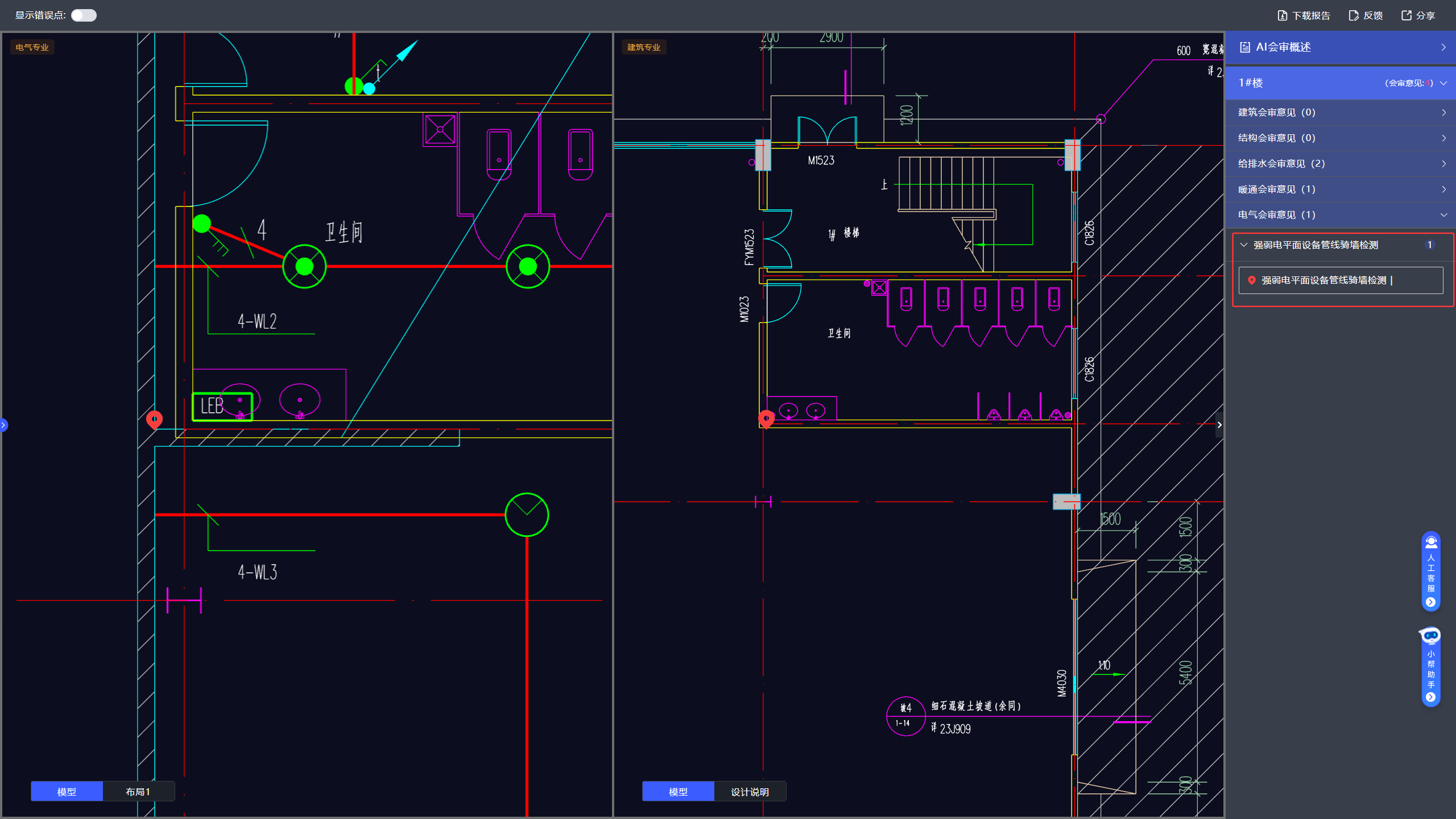

图 5-3 定位错误点

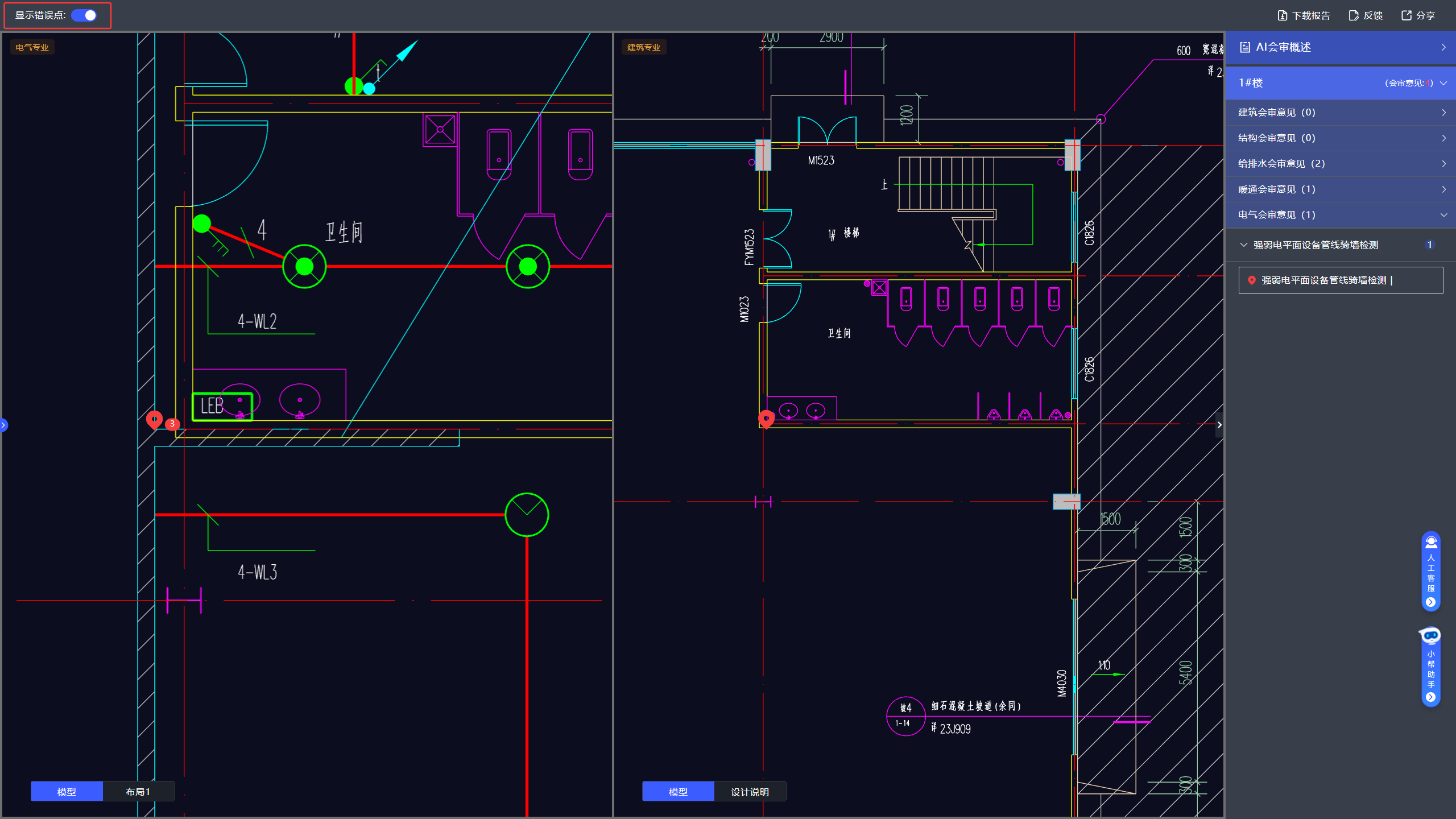

开启 【显示错误点】 可显示当前所有错误点，双击错误点支持定位到违反条文。
图 5-4 显示错误点
支持查看参与审查的所有规范条文与相关构件，选择构件可自动框选相应区域。
5.2 图纸查看工具
左侧工具栏提供图纸测量等辅助人工校审的工具：
| 工具 | 功能 |
|---|---|
| 【主视角】 | 查看所有图框 |
| 【全部】 | 全屏显示 |
| 【框选】 | 放大查看选中区域 |
| 【长度】 | 测量长度 |
| 【面积】 | 测量面积 |
| 【角度】 | 测量角度 |
| 【开关图层】 | 隐藏或显示不打印图层 |
同时，可按住鼠标滚轮移动或缩放图纸。

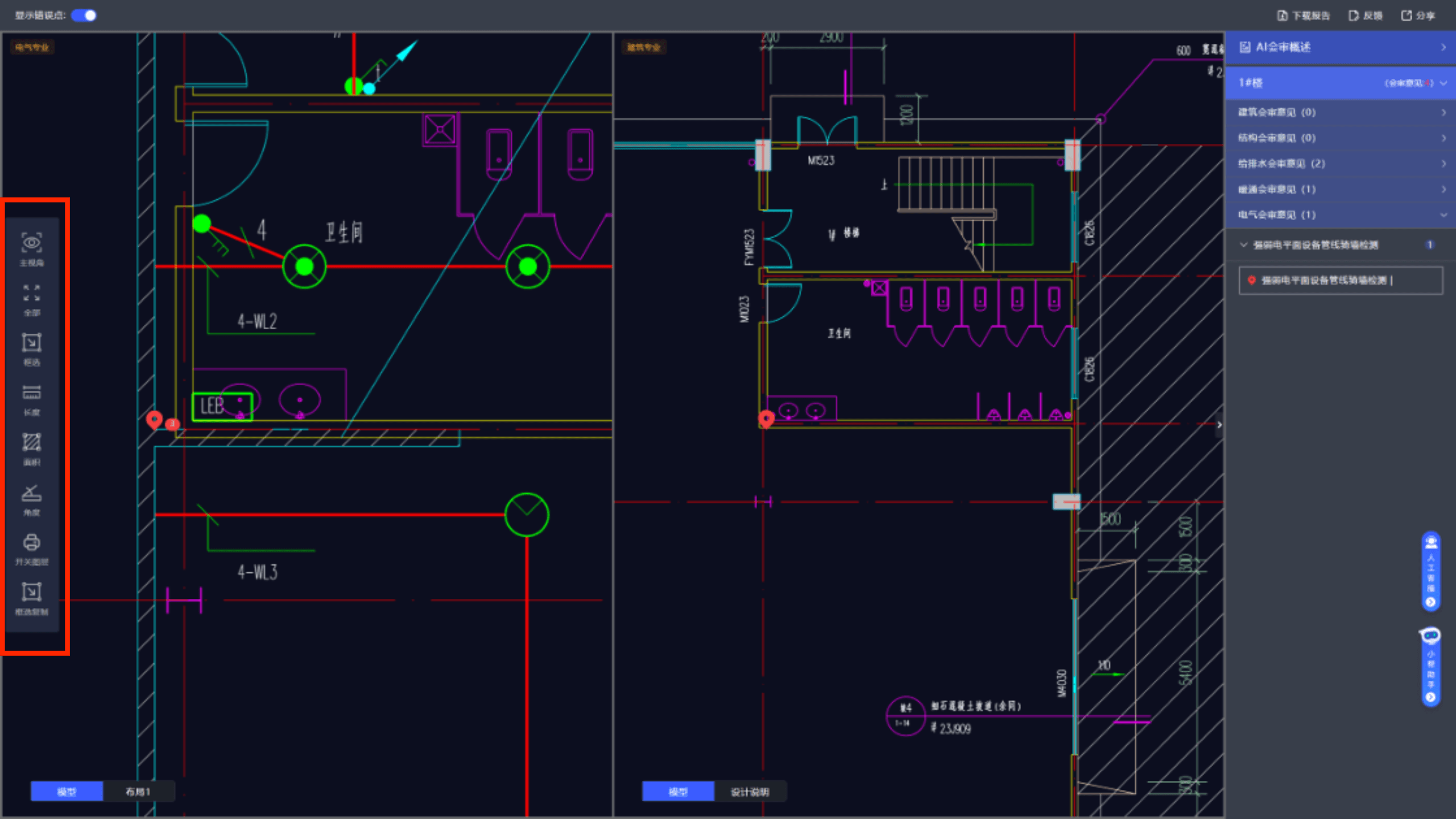

图 5-5 左侧工具栏
5.3 分享链接
AI 会审完成的任务，支持通过链接分享给他人查看审查结果。
说明： 通过分享链接访问会审结果时无需登录，但仅支持查看，不支持校审等编辑操作。

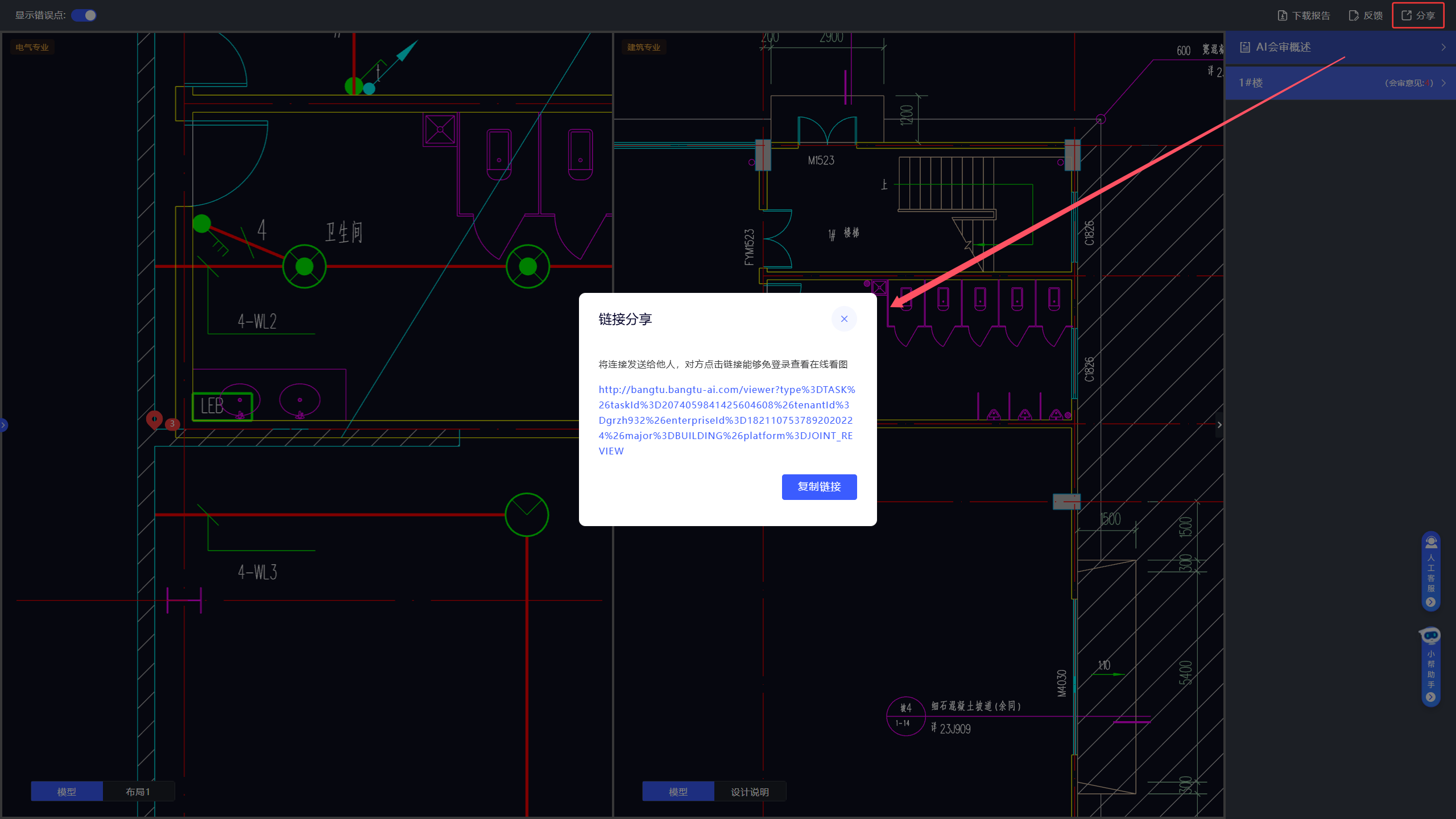

图 5-6 分享链接
5.4 下载报告
在 AI 会审结果页面中单击 【下载报告】，选择 Word 或 PDF 格式报告后，单击 【下载报告】 按钮完成下载。

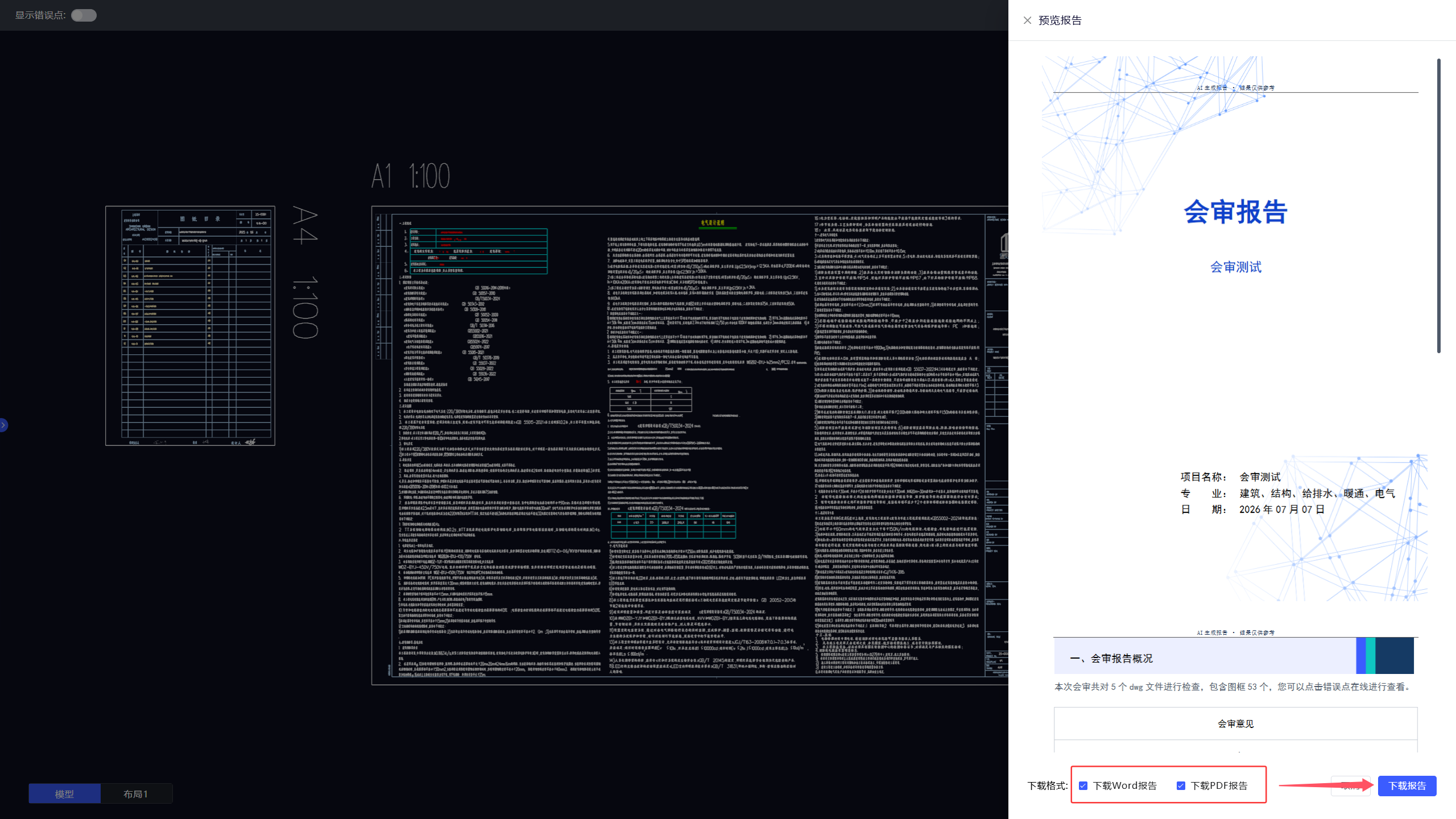

图 5-7 下载报告
