使用说明

提示

建筑算量 AI 智能体可基于建筑工程图纸进行 AI 自动算量，按子项与专业归类生成算量报表，并支持报表查看与导出，帮助快速完成工程量统计。

完整使用流程如下： 选择 AI 智能体 → 创建任务（项目选择 → 图框确认 → 开始任务）→ AI 算量 → 查看算量报表 → 导出报表

1. 选择 AI 智能体

进入帮图产品选择页面后，选择 【建筑算量 AI 智能体】，单击 【立即使用】 即可进入。

如需了解当前支持的专业、算量范围及适用范围，可单击 【查看支持范围】 查看详细说明。

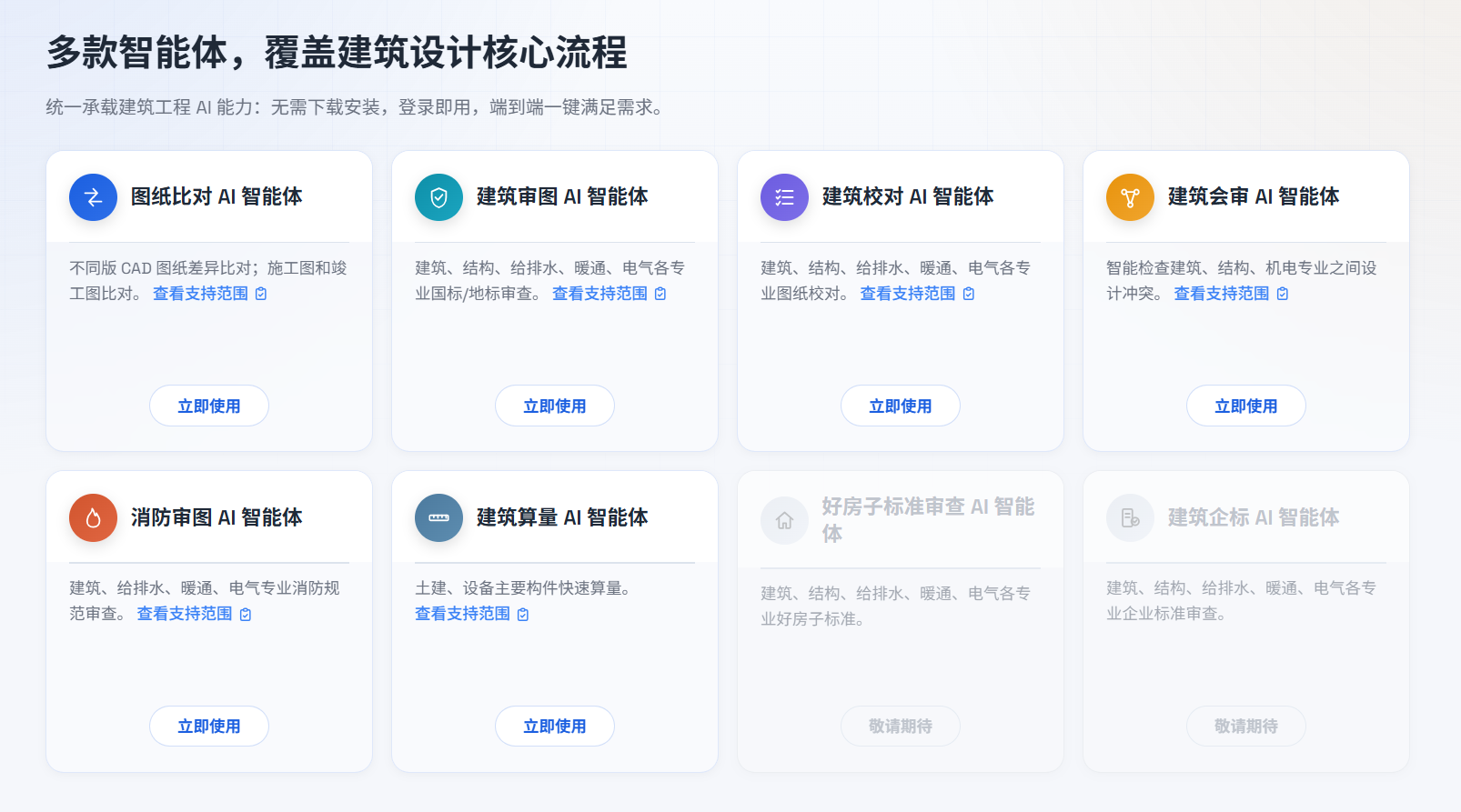

图 1-1 选择 AI 智能体

2. 创建任务

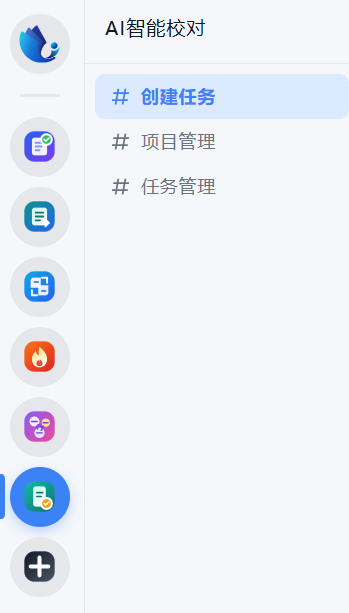

进入 AI 智能体后，单击左侧菜单中的 【创建任务】，按页面提示依次完成 项目选择、图框确认、开始任务 三个步骤。

图 2-1 创建任务流程

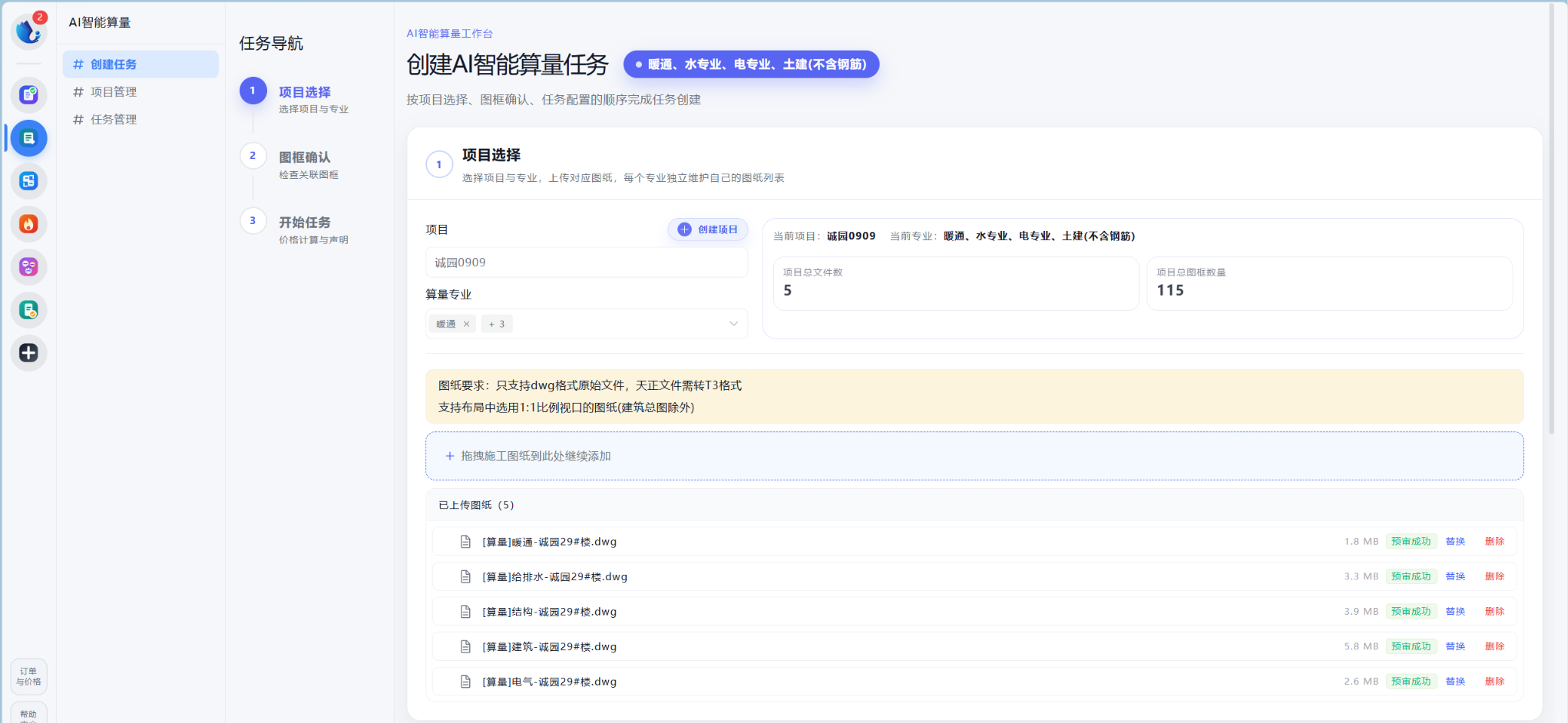

2.1 项目选择

在 【项目选择】 区域选择本次任务所属的项目和专业。

2.1.1 创建项目

如果尚未创建项目，可单击 【创建项目】 新建项目，填写项目信息后返回任务创建页面进行选择。

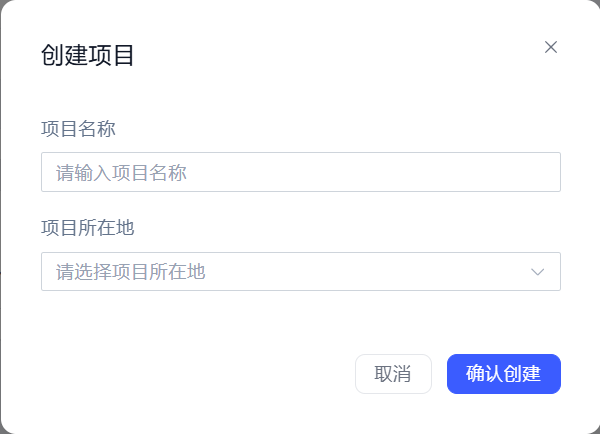

图 2-2 创建项目

2.1.2 选择专业

选择项目后，在 【专业】 下拉框中选择本次任务对应的专业。选择项目和专业后，系统会自动加载该项目、该专业下已上传并关联的图框数据。

说明： 如果当前项目或专业下尚未上传图纸，需先完成图纸上传后才能继续创建任务。

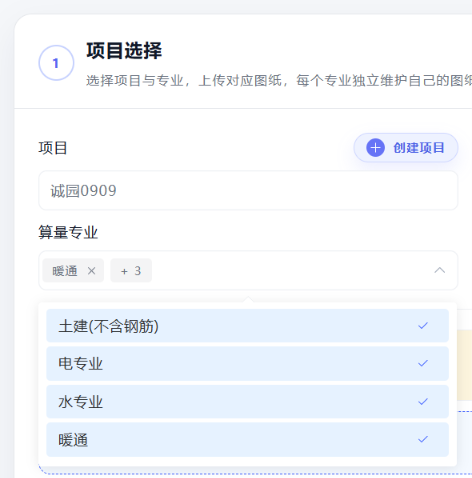

图 2-3 选择专业

2.1.3 上传图纸

在项目详情中上传本次任务所需的 DWG 图纸，系统会自动识别并关联图框。

注意： 1. 图纸仅支持 DWG 格式原始文件*，不支持其他格式文件转换为 DWG 格式；如使用天正图纸，请先转换为* T3 格式* 。 2. 暂不支持布局中选用非 1:1 比例视口的图纸（建筑总图除外）。*

图 2-4 上传图纸

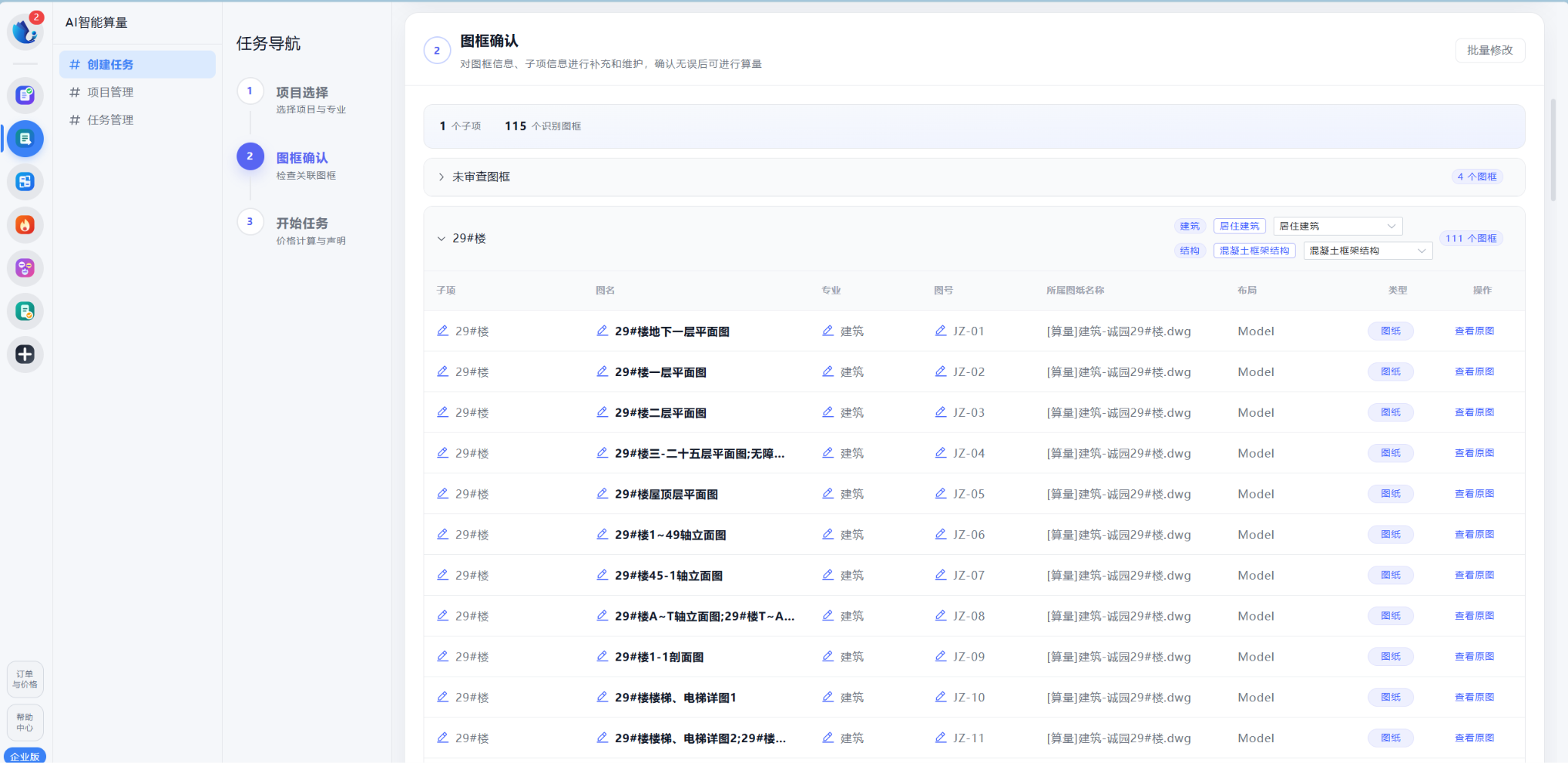

2.2 图框确认

选择项目和专业后，系统会自动加载对应的图框信息。在 【图框确认】 区域中，请检查本次任务所使用的图纸及图框数据，确认图框信息是否完整、正确。

• 如发现图框信息有误，可单击对应单元格直接编辑修改；
• 如需一次调整多个图框的相同字段，可使用批量修改功能，提高整理效率。

重要： 请务必选择正确的建筑类型* 。建筑类型会影响后续 AI 算量所使用的规则范围，请根据项目实际情况选择并确认无误。*

建议重点检查以下内容：

检查项	说明
图名	与图纸内容一致
图号	编号准确、无重复
子项信息	子项名称与工程实际一致
建筑类型	与项目实际用途一致

确认图框信息及建筑类型无误后，即可进入下一步。

图 2-5 图框确认

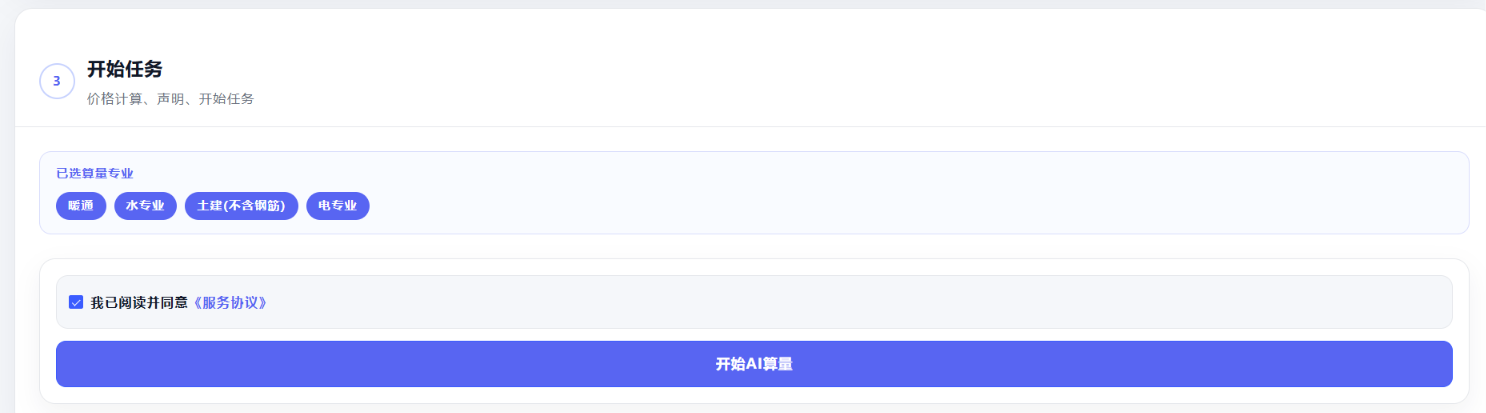

2.3 开始任务

完成项目选择和图框确认后，进入 【开始任务】 区域。

图 2-6 开始任务

勾选 【我已阅读并同意《服务协议》】 后，单击 【开始 AI 算量】 启动任务。

说明： AI 算量通常需要一定的处理时间，任务提交后无需停留在当前页面，可在 【任务管理】 中随时查看进度。

3. 项目管理

单击左侧菜单中的 【项目管理】 ，进入项目列表页面，可统一查看和管理当前账号下的 AI 智能体项目。

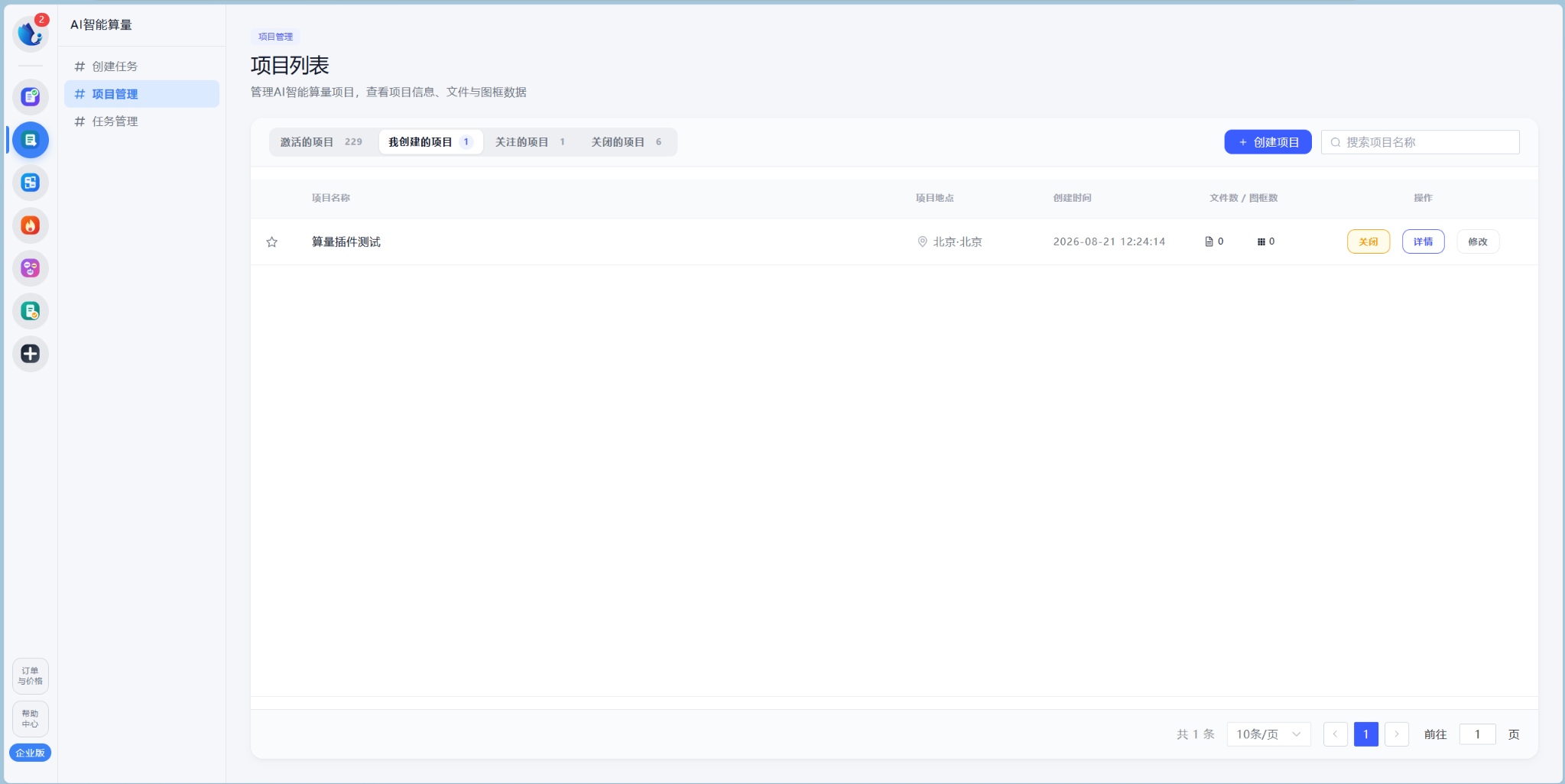

图 3-1 项目管理

3.1 查看项目列表

项目列表中会显示项目的基本信息，便于快速了解各项目当前已上传的文件及图框数量：

字段	说明
项目名称	项目标识名称
项目地点	项目所在地
创建时间	项目创建日期
文件数	已上传的图纸文件数量
图框数	已识别的图框数量

3.2 项目分类

项目可按照不同状态进行分类查看：

分类	说明
【激活的项目】	当前正在使用的项目
【我创建的项目】	由当前账号创建的项目
【关注的项目】	当前账号已关注的项目
【关闭的项目】	已经关闭的项目

单击对应分类即可切换查看不同类型的项目。

3.3 创建项目

单击页面右上角的 【创建项目】 ，填写项目名称、项目地点等基本信息后，即可创建新项目。项目创建完成后，可在创建任务时直接选择该项目，并在对应专业下上传图纸、维护图框数据及创建 AI 任务。

3.4 搜索项目

当项目数量较多时，可在页面右上角的搜索框中输入项目名称，快速查找目标项目。

3.5 查看项目详情

单击项目右侧的 【详情】 ，可进入项目详情页面，查看该项目的基本信息，以及已上传的文件和图框数据。

3.6 修改项目

单击项目右侧的 【修改】 ，可对项目的相关信息进行调整，保存后即可生效。

3.7 关闭项目

对于暂时不再使用的项目，可单击 【关闭】 将项目关闭。

说明： 关闭后的项目不会从系统中删除，可在 【关闭的项目】 分类中继续查看并重新开启。

3.8 关注项目

单击项目名称左侧的星标图标，可将项目加入 【关注的项目】 。对于经常使用的项目，建议添加关注，方便后续快速查找。

4. 任务管理

单击左侧菜单中的 【任务管理】 ，进入任务列表页面。任务管理用于查看历史算量任务、任务执行状态及算量结果。

提示： AI 算量通常需要一定的处理时间。任务提交后，无需一直停留在创建任务页面，可在 【任务管理】 中随时查看任务状态。

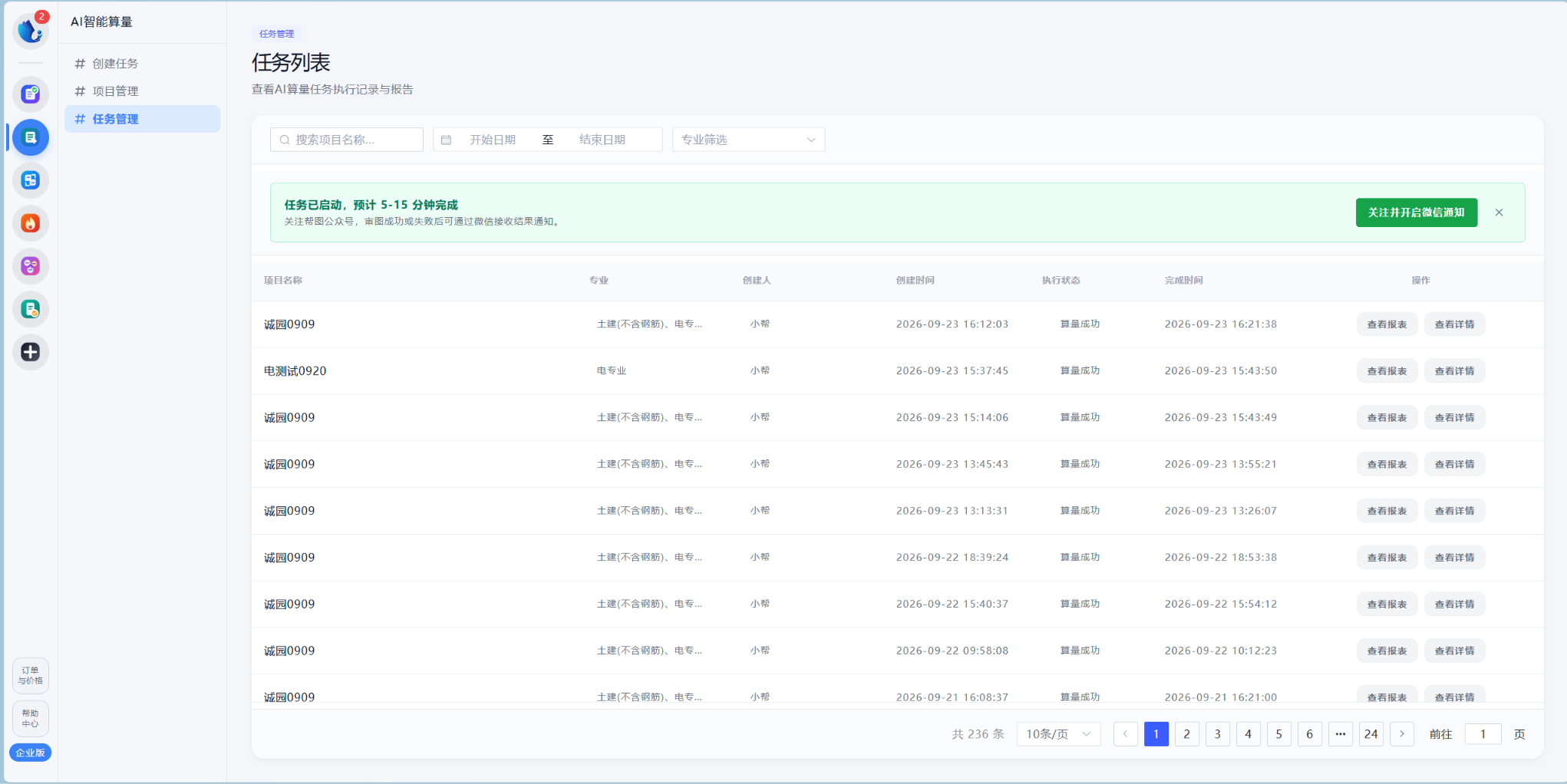

图 4-1 任务管理

4.1 任务列表

任务列表中会展示每个算量任务的基本信息，可快速了解各算量任务当前的执行进度及完成情况。

4.2 任务筛选

当任务数量较多时，可使用页面顶部的筛选功能快速查找目标任务，支持按以下条件筛选：

• 项目名称
• 开始、结束日期
• 专业

4.3 任务执行状态

【执行状态】 用于显示当前算量任务的处理进度：

状态	含义	处理建议
算量中	AI 正在分析图纸并计算工程量	请等待系统处理完成
算量成功	任务已正常完成	可查看算量结果及报表
算量失败	任务未能正常完成	根据页面提示检查上传图纸或重新提交任务

任务完成后，可通过对应任务查看算量结果及报表。

4.4 查看任务详情

单击任务右侧的 【查看详情】 ，可进入任务详情页面，查看本次算量任务的相关信息及执行情况。如需进一步查看算量结果，可通过任务详情或任务列表中的相关入口进入对应结果页面。

5. 查看 AI 算量结果

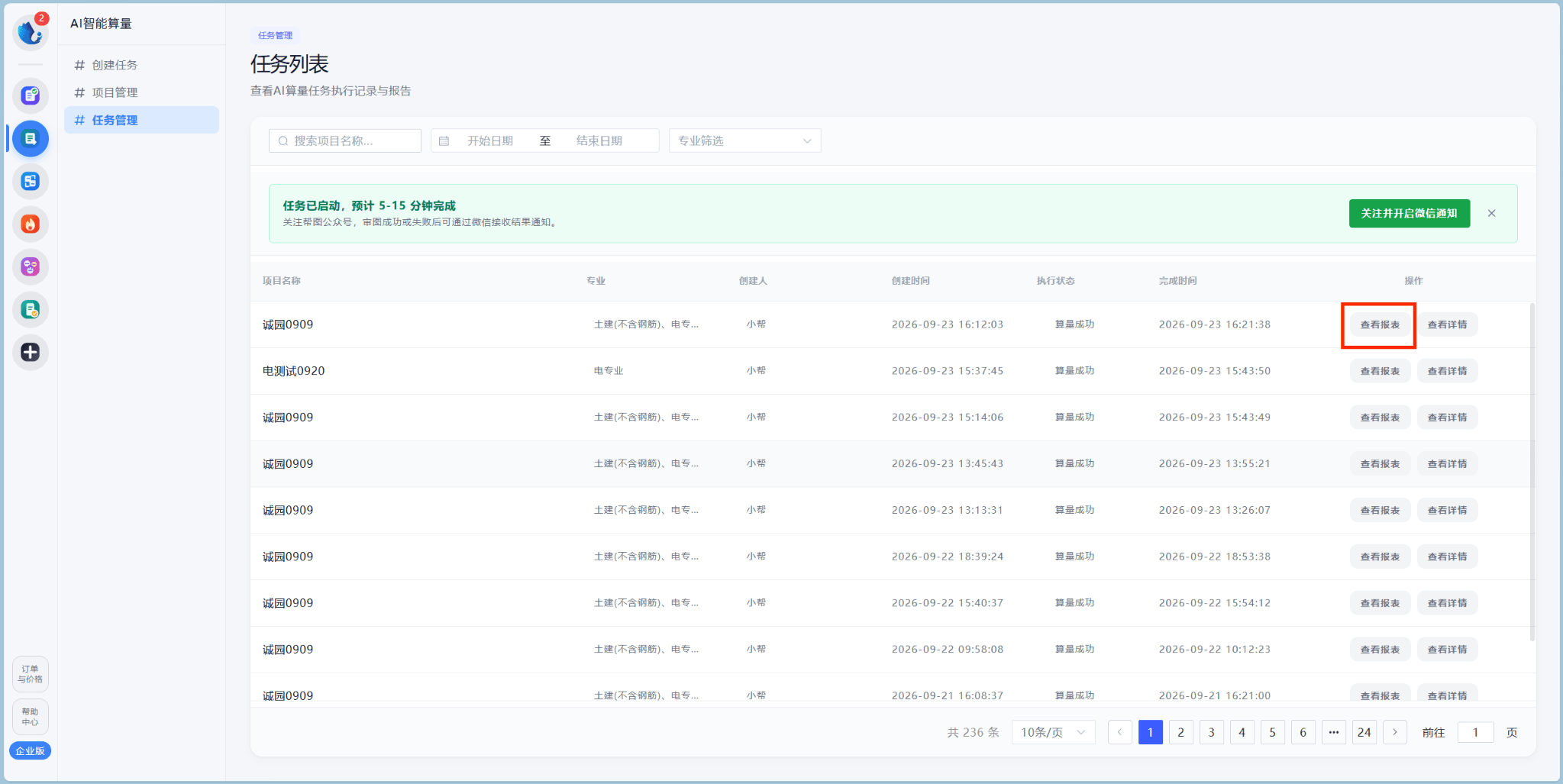

AI 算量完成后，可在任务列表中单击 【查看报表】 查看算量结果。

5.1 查看报表

单击 【查看报表】 进入算量结果页面。

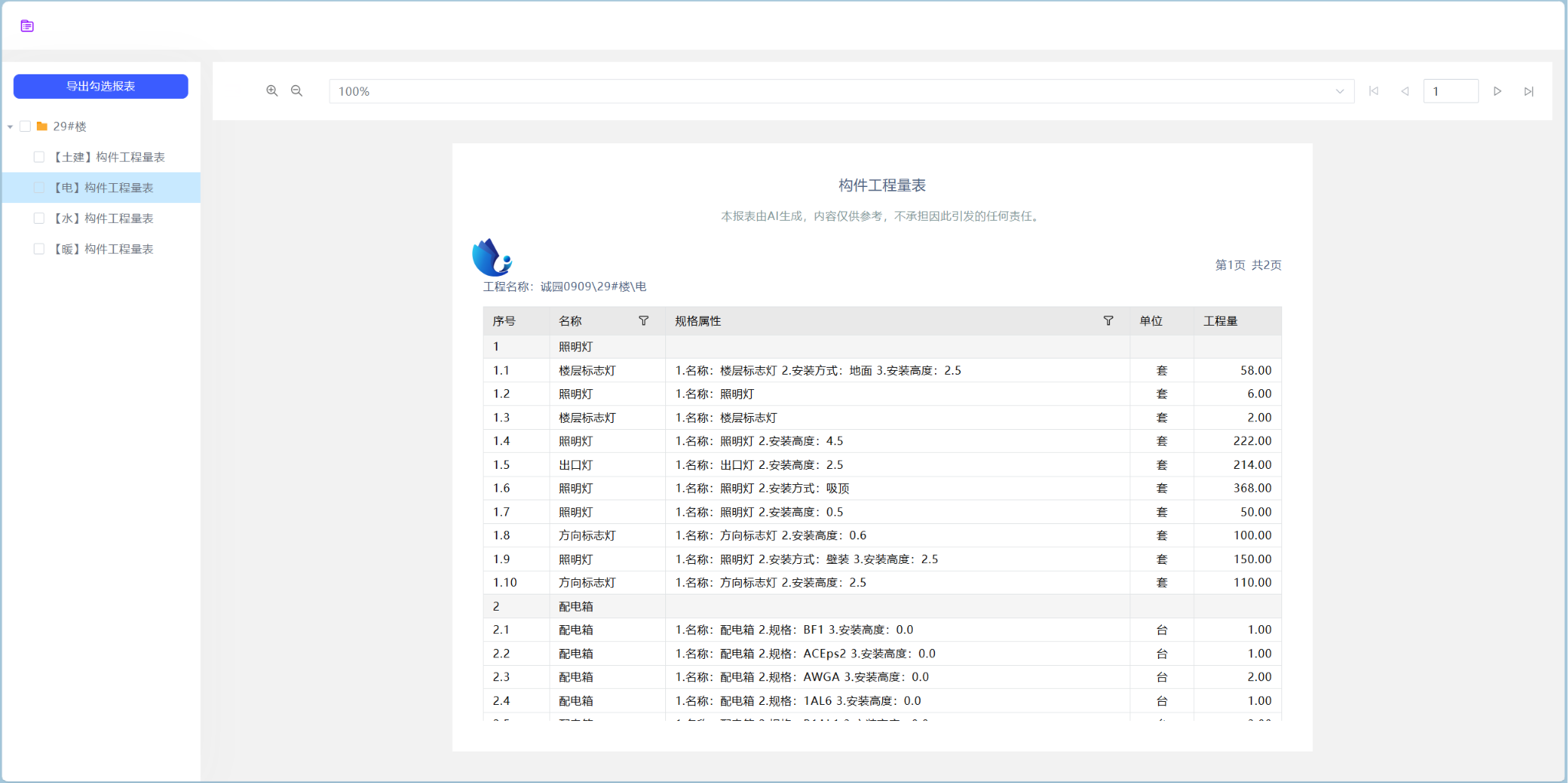

图 5-1 查看算量报表

5.2 浏览算量结果

算量结果按 子项与专业 划分，单击子项-专业名即可查看对应的算量结果。

图 5-2 浏览算量结果

5.3 导出算量报表

勾选需要导出的报表后，单击 【导出勾选报表】 即可导出已勾选的算量报表。

图 5-3 导出算量报表

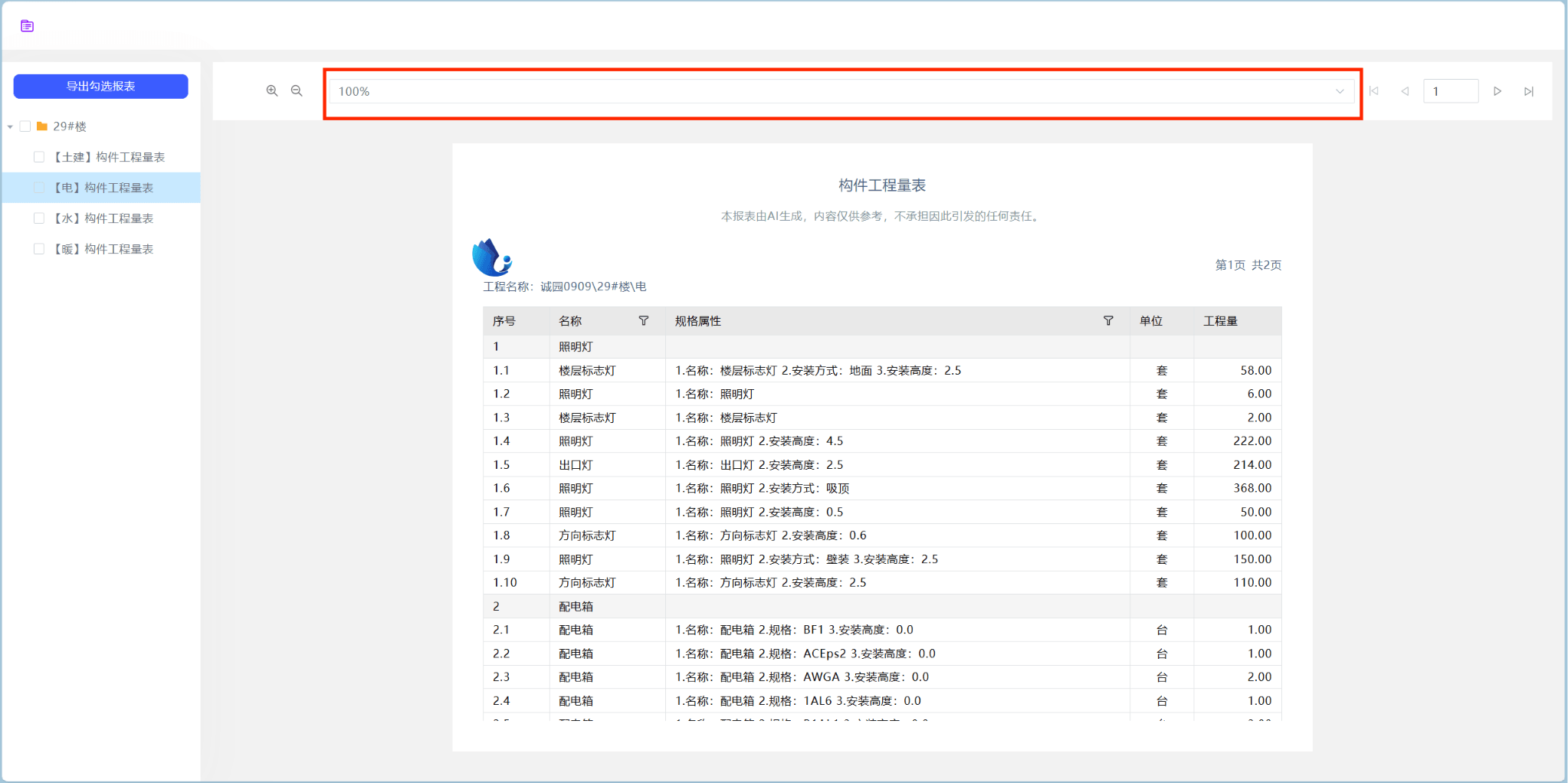

5.4 报表查看工具

顶部区域支持收起左侧列表、调整算量报表缩放比例与翻页，便于浏览较长的报表内容。

图 5-4 报表查看工具
